초고압차단기

효성중공업은 1978년 170kV 가스차단기 개발을 시작으로 최고전압 800kV에 이르는 다양한 기종을 전 세계 40여 개국에 공급하고 있습니다.

효성중공업의 초고압차단기는 Compact하고 유지 보수가 편리하며, 국제공인시험인증기관 KERI, CESI, KEMA 등의 인증을 획득함으로써 세계적으로 품질과 신뢰성을 인정받고 있습니다.

솔루션 Now

관련 소식들을 만나보세요.

브랜드 미디어 바로가기

특징 및 장점

우수한 기술력을 바탕으로 차별화된 솔루션을 제공합니다.

  • Compact한 사이즈

    • 경쟁사 대비 Compact한 제품 사이즈로 고객의 변전소 건설 비용을 줄일 수 있음
    • 도심 밀집지역이나 건물 지하에 설치가 용이
  • 높은 안전성과 신뢰성

    • 충전부위를 접지된 탱크에 내장 및 불연성 SF6 가스 사용으로 감전·화재 위험 없음
    • 염해, 먼지 등에 의한 오손·낙뢰, 태풍 등의 기후 영향을 받지 않도록 완전 밀폐하며, 가스 구획을 구분하여 사고의 확산을 방지
  • 사용자 편의성 고려한 제품

    • 제품 개발/설계시부터 사용자의 운영 및 유지 보수의 편의성을 고려함
    • 자사 개발 LPIT(Low Power Instrument Transformer)를 사용한 디지털 변전소 솔루션 제공
  • 다양한 납품실적

    • 전 세계 40여 개국, 300여 고객에게 납품하여 품질을 인정받음
  • 40년간 지속적인 제품 혁신

    • 차단기 R&D 센터 운영을 통하여 끊임없는 제품 혁신
  • 친환경 기술 (Green Technology)

    • 혼합 가스나 진공을 적용하여 온실가스를 배출하지 않는 친환경 솔루션 제공

제품 분류 및 사양

고객의 요구사항을 충족하는 맞춤 솔루션을 만나보세요.

72.5kV GIS

정격전압(kV) 72.5kV
정격차단전류(kA) 20kA
정격전류(A) up to 2000A
정격주파수(Hz) 60Hz
특징
  • 기계적 내구성 M2, 진상소전류 등급 C2 로 뛰어난 신뢰성
  • 보증 가스 누기율 0.1%/년 이하
  • 국내 철도 계통 시장에 특화된 2상 차단 성능 확보 및 납품

145kV GIS

정격전압(kV) 145kV
정격차단전류(kA) up to 40kA
정격전류(A) up to 3150A
정격주파수(Hz) 50/60Hz
특징
  • Bay 폭 800mm로 업계 최소 사이즈
  • 기계적 내구성 M2, 진상소전류 등급 C2 로 뛰어난 신뢰성
  • 보증 가스 누기율 0.1%/년 이하
  • 운영 및 유지보수를 위한 접근성이 뛰어남

170kV GIS

정격전압(kV) 170kV
정격차단전류(kA) 40kA/50kA/63kA
정격전류(A) up to 4000A
정격주파수(Hz) 50/60Hz
특징
  • 업계 최고의 신뢰성 확보 기종
  • 국내 및 해외 시장에서 요구하는 대용량 차단성능 확보
  • 기계적 내구성 M2, 진상소전류 등급 C2 로 뛰어난 신뢰성
  • 보증 가스 누기율 0.1%/년 이하

친환경 170kV GIS

정격전압(kV) 170kV
정격차단전류(kA) 50kA
정격전류(A) up to 3150A
정격주파수(Hz) 60Hz
특징
  • 혼합가스 차단기를 적용하여 온실가스 배출을 99% 이상 감소시킨 친환경 솔루션 제공
  • 절연 매질 : Novec4710 + CO2

245/300kV GIS

정격전압(kV) 245/300kV
정격차단전류(kA) 50kA/63kA/80kA
정격전류(A) up to 4000A
정격주파수(Hz) 50/60Hz
특징
  • Bay 폭 1500mm로 업계 최소 사이즈
  • 대용량 차단성능 확보
  • 기계적 내구성 M2, 진상소전류 등급 C2 로 뛰어난 신뢰성
  • 보증 가스 누기율 0.1%/년 이하
  • 운영 및 유지보수를 위한 접근성이 뛰어남

362kV GIS

정격전압(kV) 362kV
정격차단전류(kA) 50kA/63kA
정격전류(A) up to 8000A
정격주파수(Hz) 60Hz
특징
  • 기계적 내구성 M2, 진상소전류 등급 C2 로 뛰어난 신뢰성
  • 보증 가스 누기율 0.1%/년 이하

420kV GIS

정격전압(kV) 420kV
정격차단전류(kA) 50kA/63kA/80kA
정격전류(A) Up to 6300A
정격주파수(Hz) 50/60Hz
특징
  • 무콘덴서 차단부 적용으로 안정적 품질 유지
  • 대용량 차단성능 확보
  • 기계적 내구성 M2, 진상소전류 등급 C2 로 뛰어난 신뢰성
  • 보증 가스 누기율 0.1%/년 이하

550kV GIS

정격전압(kV) 550kV
정격차단전류(kA) up to 63kA
정격전류(A) up to 6300A
정격주파수(Hz) 50/60Hz
특징
  • 1점절 차단기
  • 기계적 내구성 M2, 진상소전류 등급 C2 로 뛰어난 신뢰성
  • 보증 가스 누기율 0.1%/년 이하

800kV GIS

정격전압(kV) 800kV
정격차단전류(kA) up to 50kA
정격전류(A) up to 8000A
정격주파수(Hz) 50/60Hz
특징
  • 2점절 차단기
  • 기계적 내구성 M2, 진상소전류 등급 C2 로 뛰어난 신뢰성
  • 보증 가스 누기율 0.1%/년 이하

납품실적

다양한 납품실적을 통한 효성중공업의 노하우가 있습니다.

  • 대한민국

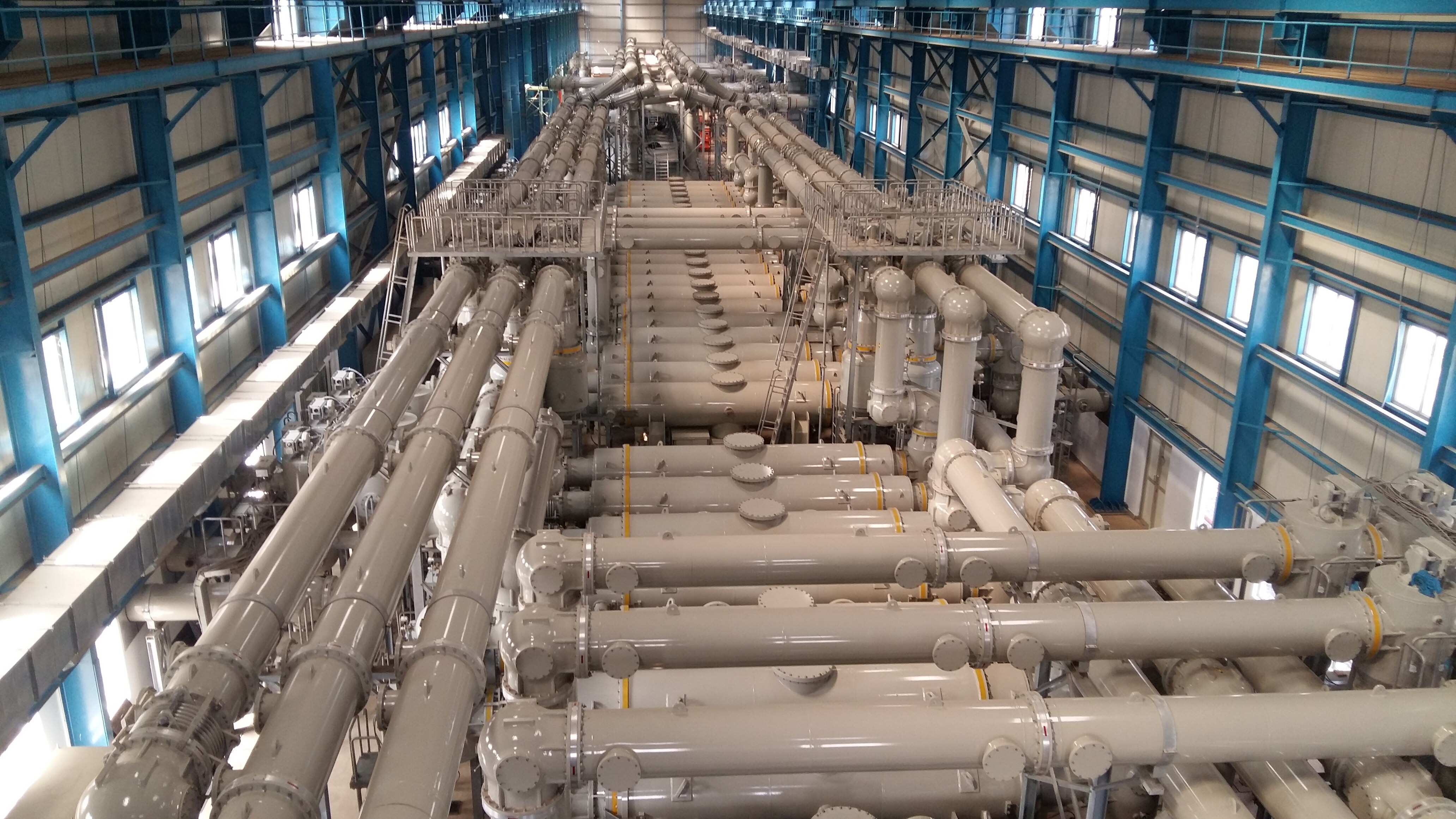

    800kV 50kA 8000A GIS

    • KEPCO
    • KEPCO 800kV GIS 공급 건
  • 대한민국

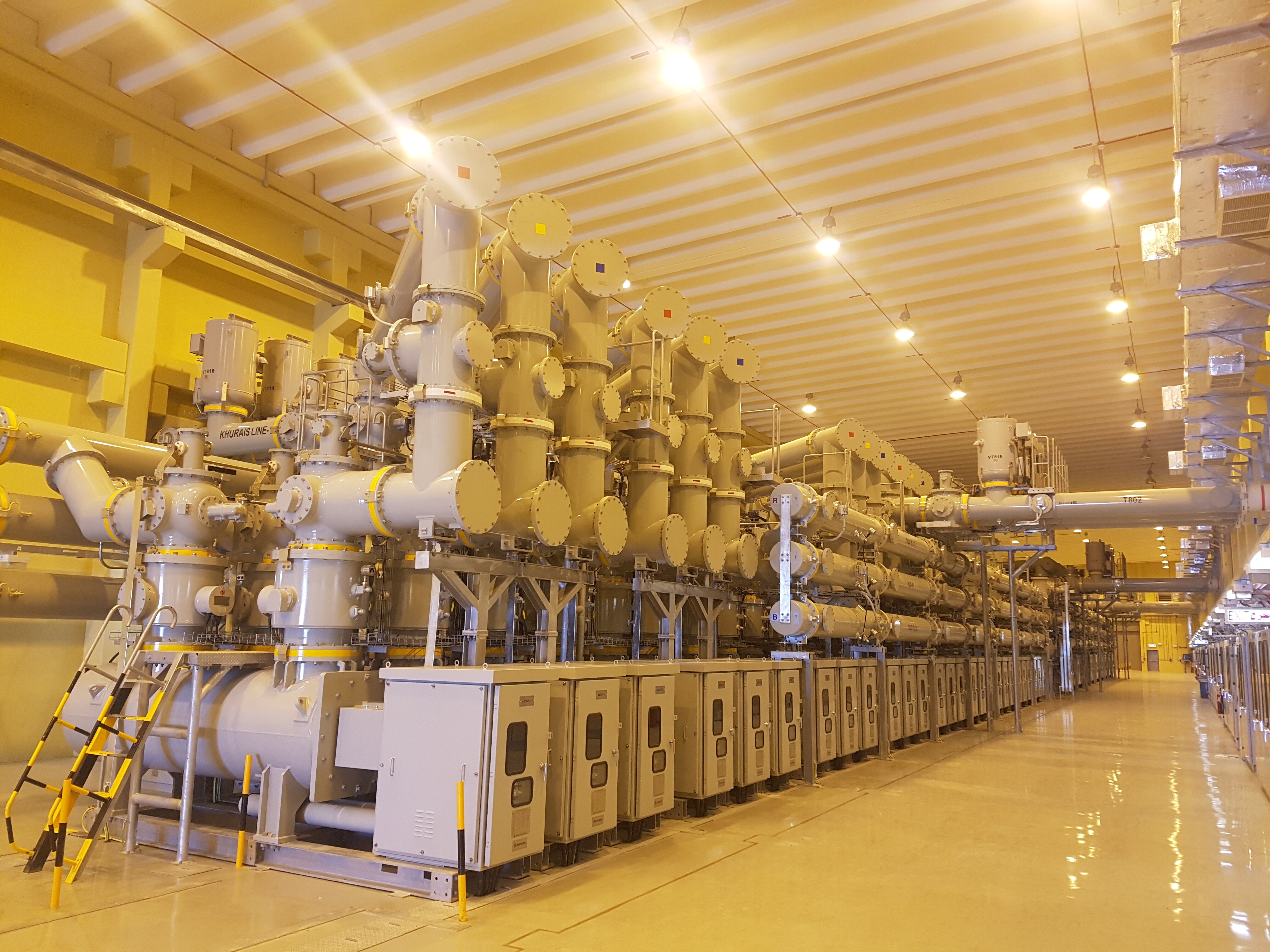

    170kV 50kA 4000A GIS

    • 삼성전자
    • 삼성전자 주요 GIS 공급업체
  • 인도

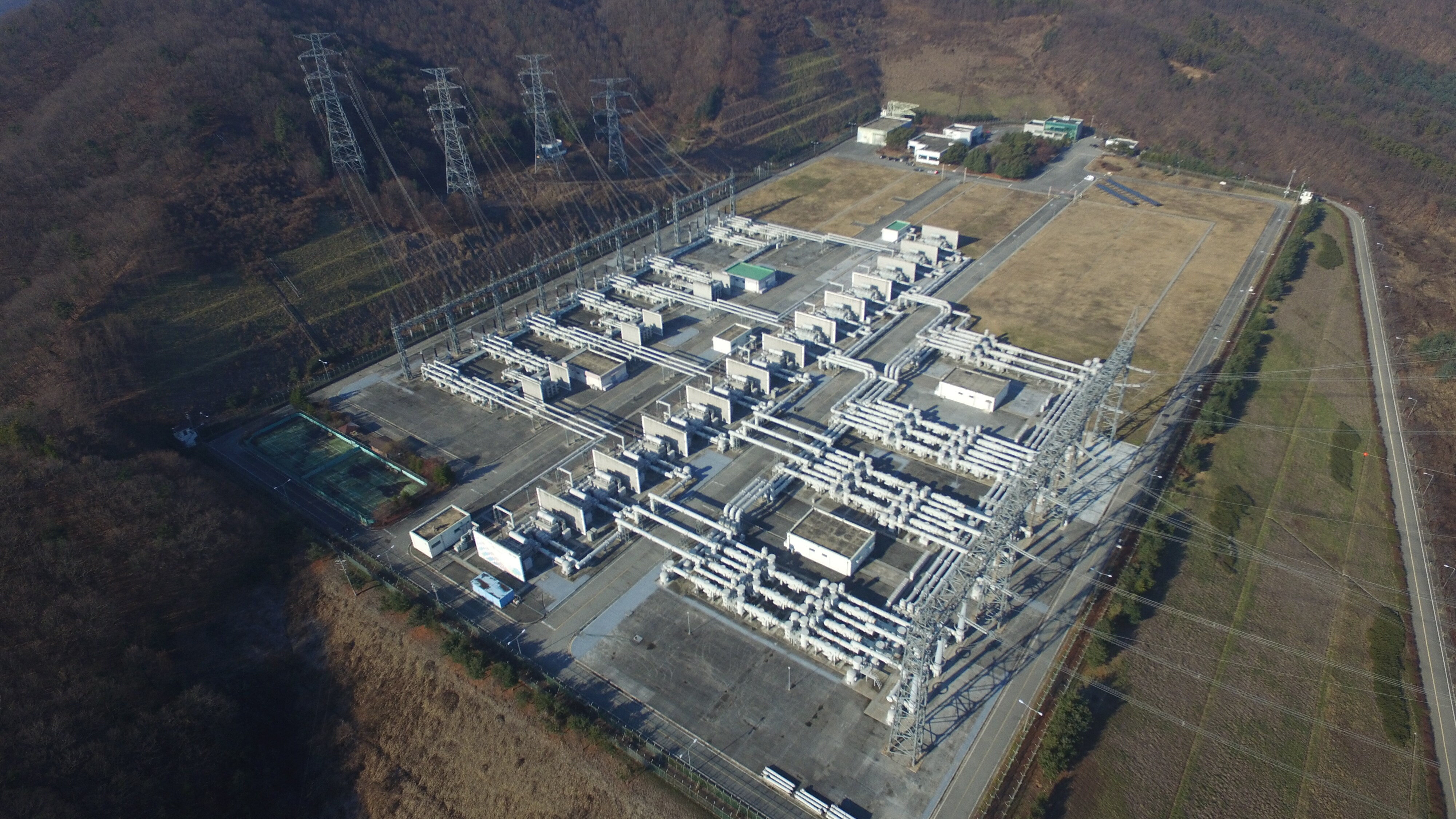

    800kV 50kA 4000A GIS

    • PGCIL
    • PGCIL 800kV GIS No 1
  • 사우디아라비아

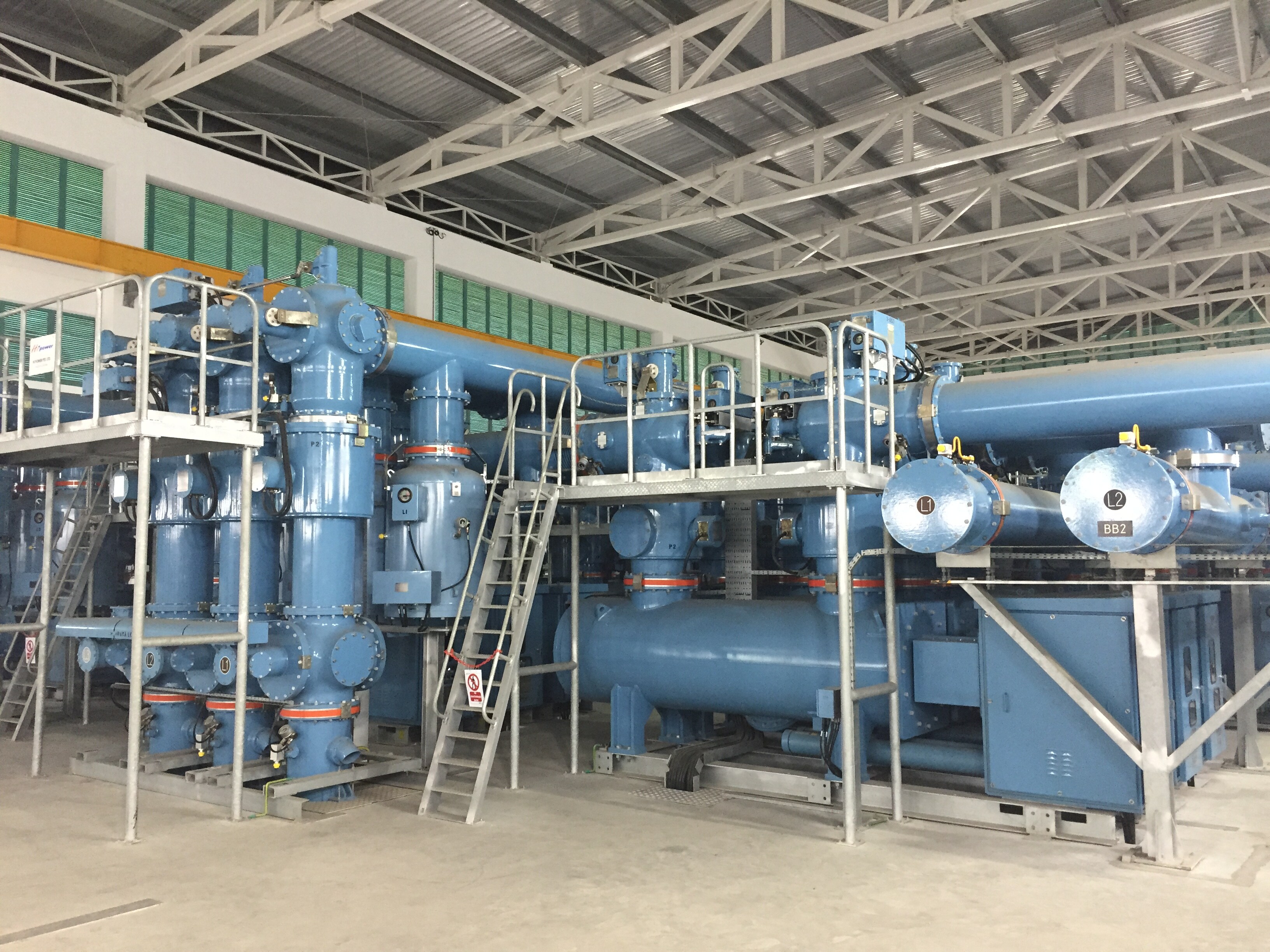

    420kV 63kA 4000A GIS

    • SEC
    • 사우디아라비아 Major GIS Supplier
    • National Grid 1, 2차 145kV 직발주 Supplier
  • 말레이시아

    145kV 40kA 3150A GIS

    • TNB
    • 80년대부터 말레이시아에 GIS 납품
  • 싱가포르

    420kV 63kA 4000A GIS

    • Singapore Power
    • 싱가포르 Major GIS Supplier
