기어박스

기어박스

최신 설계와 분석기술을 활용하여 다양한 기어 박스 제품을 설계, 제작하고 있습니다.

일반 산업기계용 제품뿐 아니라 제철, 발전, 시멘트, 고무, 석유 및 화학설비 용의 기어박스 솔루션을 제공합니다.

특약점 찾기 표준외형도

제품 분류

고객의 요구사항을 충족하는 맞춤 솔루션을 만나보세요.

Parallel Shaft Gearbox
Right Angle Gearbox
Planetary Gear Unit

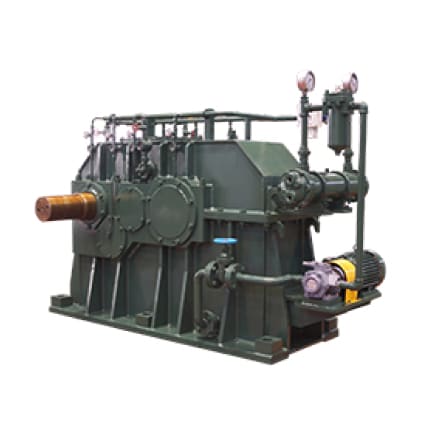

Parallel Shaft Gearbox

헬리컬 기어를 사용함으로써 입력축과 출력축이 평행을 이루는 효성의 Parallel Shaft Gearbox는 듀얼 립(Dual Lip) 타입의 오일 실(Oil Seal) 채택으로 누유 현상이 없으며, 96% 이상의 고효율을 가지는 제품으로 고객에게 호평 받고 있습니다.

특징

소재 단계에서부터 출하 단계까지 철저한 검사와 시험을 통해 높은 품질의 제품 공급
듀얼 립(Dual Lip) 타입의 오일 실(Oil Seal)을 표준으로 채택하여 누유 걱정이 없음
각종 센서와 펌프, 필터, 게이지, 오일 쿨러 등과 같이 다양한 옵션 선택 가능
최소 96% 효율의 고효율화 실현

생산범위

Parallel Shaft Gearbox	11종의 표준화된 사이즈 기어비: 최대 500:1 토크: 40,000kg·m(출력) 주문제작 가능

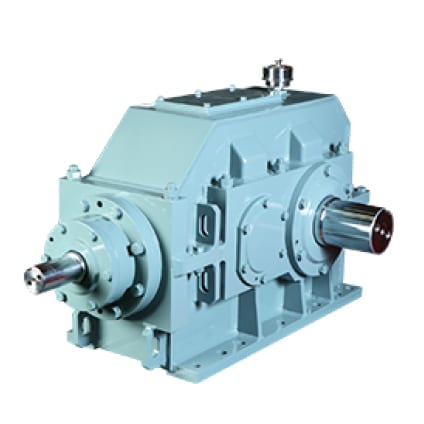

Right Angle Gearbox

효성의 Right Angle Gearbox는 베벨 기어를 사용하여 입력축과 출력축의 방향이 직각을 이루므로 다양한 설치환경에 대응할 수 있고, KISS Soft와 Romax 등과 같이 검증된 해석 툴을 사용함으로써 소음과 진동을 획기적으로 줄였습니다.

특징

소재 단계에서부터 출하 단계까지 철저한 검사와 시험을 통해 높은 품질의 제품 공급
듀얼 립(Dual Lip) 타입의 오일 실(Oil Seal)을 표준으로 채택하여 누유 걱정이 없음
각종 센서와 펌프, 필터, 게이지, 오일 쿨러 등과 같이 다양한 옵션 선택 가능
최소 96% 효율의 고효율화 실현

생산범위

Right Angle Gearbox	11종의 표준화된 사이즈 기어비: 최대 500:1 토크: 40,000kg·m(출력) 주문제작 가능

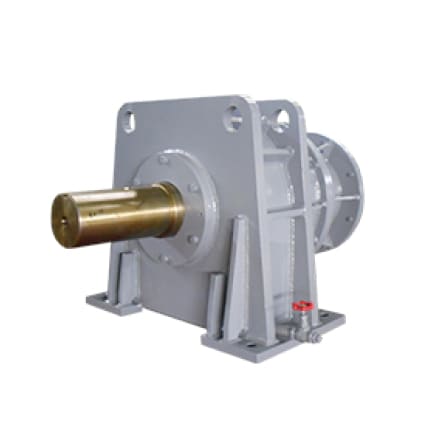

Planetary Gear Unit

효성의 Planetary Gear Units인 RPS 시리즈는 고부하와 고감속비로 특화된 제품으로, 높은 사양이 요구되는 적용분야에 최적이며 고객의 요구사항을 적극 반영한 고품질 제품으로 평가받고 있습니다.

특징

경량화: 다양한 유성치차에 의한 힘의 분배와 동심축에 의한 케이스의 컴팩트화로 소형화와 경량화를 구현했으며 사용자가 요구하는 공간에 쉽게 설치 가능
고효율, 고정숙: 성치차의 치형을 이상적으로 수정했으며 태양 기어와 유성 기어의 침탄 열처리와 연마, 내부부품의 최적설계를 통해 관성 모멘트값을 최소화함으로써 효율을 극대화하는 동시에 구동 중 소음을 최소화
고감속비: 유성치차에 의해 1,000,000:1 이상의 고감속비를 실현했으며 컴퓨터에 의한 설계로 고신뢰도
보장모듈 시스템 : 모든 부품에 모듈 시스템을 적용함으로써 고객이 요구하는 제품을 신속하게 생산, 공급
기술협약: 독일 Renk사와 기술 협약 된 제품으로 고객이 요구하는 기술수준에 보다 빠르고 정확하게 대응

생산범위

Planetary Gear Unit	모터 전력범위: 15~75,000kW(4P 기준) 기어 감속비: 3.55:1~630:1 출력 토크: 530~325,000kg·m 고객이 별도의 구성을 원할 경우 주문에 따라 별도의 사양으로 제작 및 공급 가능
