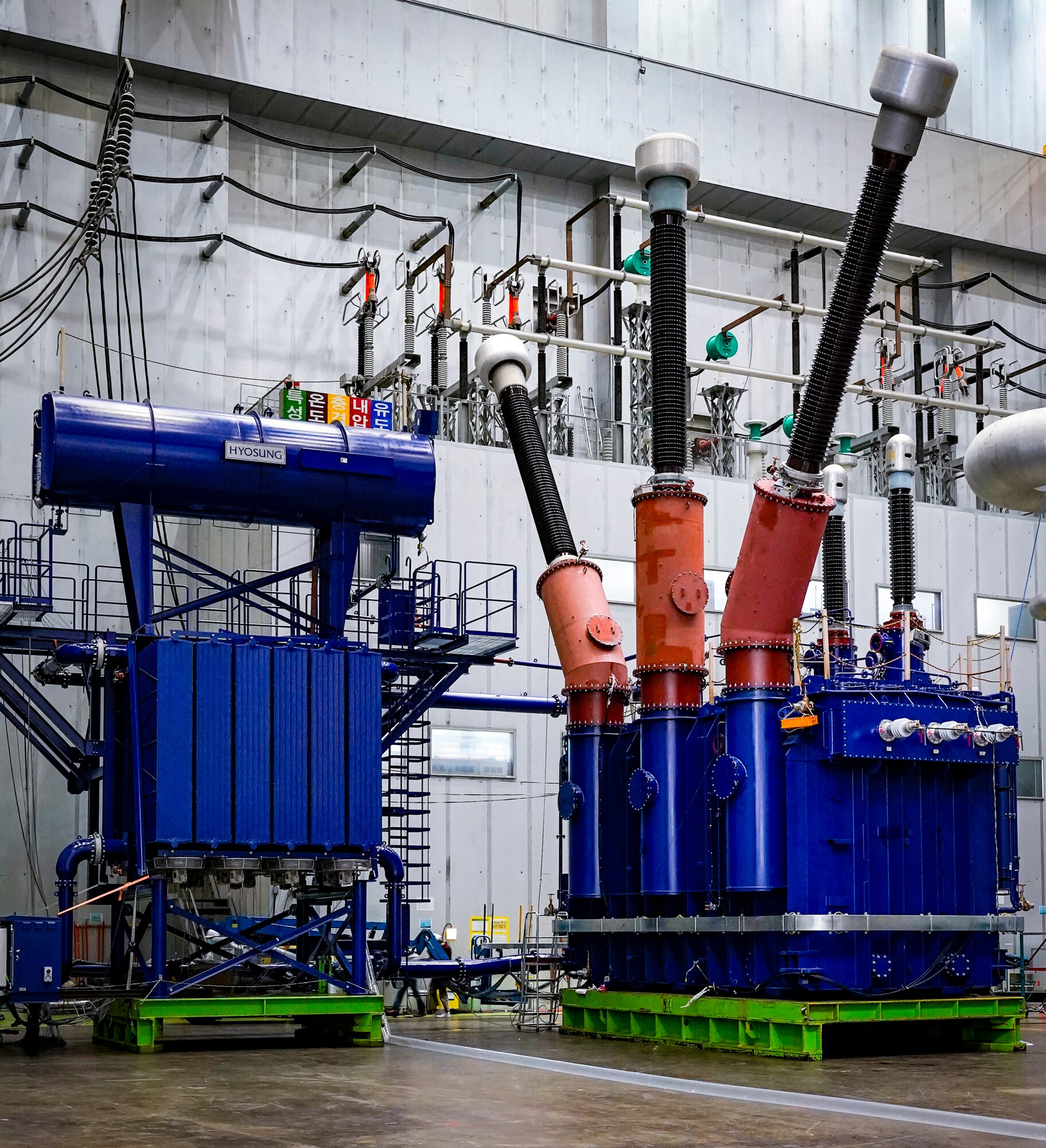

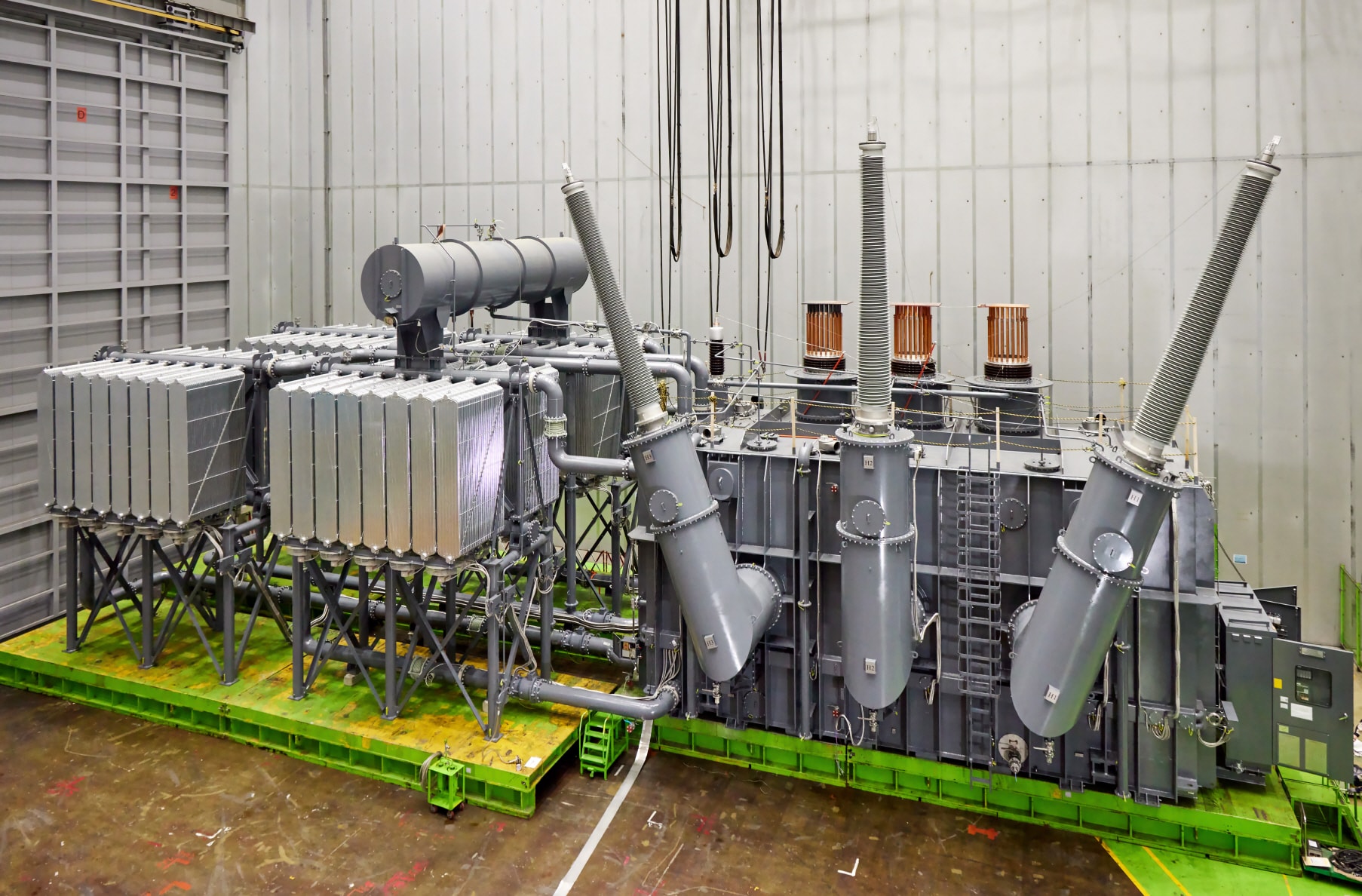

초고압변압기

효성중공업은 1969년 국내 최초로 154kV급 초고압변압기를 개발한 이래 1978년 345kV 변압기, 1992년 765kV 변압기를 모두 국내 최초로 개발하여 초고압변압기 기술을 선도하고 있습니다.

최고전압 765kV, 최대용량 1500MVA에 이르는 다양한 종류의 변압기를 생산하고 있는 효성중공업은 내철형과 외철형 제품을 모두 보유하고 있어 고객이 폭넓게 제품을 선택할 수 있습니다.

각 국가별 규격에 맞춘 설계, 제작, 시험을 시행하여 70여 개국의 고객들을 위한 솔루션을 제공하는 세계적인 변압기 브랜드로서 지금까지 창원공장에서만 7,500대 이상의 초고압변압기를 생산했습니다. 1970년대부터 변압기를 수출한 이래 전세계 고객들로부터 품질과 서비스를 인정받고 있으며, 미국, 중국의 현지 생산거점을 포함하여 글로벌 생산 네트워크를 통해 글로벌 전력망 발전에 기여하고 있습니다.

또한 친환경절연유변압기, 가스절연변압기, 모바일변압기, 위상조정변압기(Phase Shifting Transformer), STATCOM용 변압기 등 특수한 용도에 부합하게 변압기를 생산하고, 철도, 전기로, 데이터센터 등 다양한 산업에서 필요로 하는 제품을 공급하고 있습니다.

솔루션 Now

관련 소식들을 만나보세요.

브랜드 미디어 바로가기

특징 및 장점

우수한 기술력을 바탕으로 차별화된 솔루션을 제공합니다.

  • 극초고압 기술 (Extra-high-voltage Technology)

    • 국내 및 아시아 최초로 765kV 변압기를 개발하였으며 북미, 중남미, 인도 등 세계 시장에 765kV 변압기 공급
  • 신뢰성 (Robust Technology)

    • 세계 최대 규모의 엔지니어링 조직과 반세기 동안 축적된 기술력으로 뛰어난 냉각 능력, 높은 절연강도 그리고 지진, 단락 및 다양한 운송 조건에 대해 안정적인 구조를 지님
  • 맞춤 설계기술 (Sophisticated Technology)

    • 전 세계 70여 개국 고객의 다양한 요구 사항을 만족시키는 설계
    • 사막, 지진 지역, 염해 지역 등 설치환경에 최적화된 섬세한 맞춤 설계
  • 친환경 기술 (Green Technology)

    • 저손실 기술을 통해 고객에게 최적화된 친환경 솔루션을 제공
    • 독보적인 저소음 기술을 보유하고 있으며, 친환경 절연유 변압기 기술을 선도
  • 프로젝트 수행능력 (Smooth Project Execution)

    • 전 세계 각국에 우수한 운송, 설치 능력을 보유
    • 주문 전부터 엔지니어링 컨설팅을 제공하며, 밀착 커뮤니케이션과 빠른 납기를 자랑함
  • 스마트 기술 (Smart Technology)

    • On-line 방식으로 UHF PD, Hot spot 및 부위별 온도, DGA 등의 다양한 파라메터 측정을 통한 변압기 통합 모니터링 제공 가능

적용 분야

여러 산업 분야에 적용되는 맞춤 솔루션을 만나보세요.

  • 송배전변전소

  • 발전소

  • 철도

  • 수처리 시설

  • 석유화학 플랜트

  • 광산 및 제강 산업

  • 데이터센터

  • 산업체

특수 변압기 제품

용도에 맞는 특수 변압기 제품을 알아보세요.

  • 01 친환경

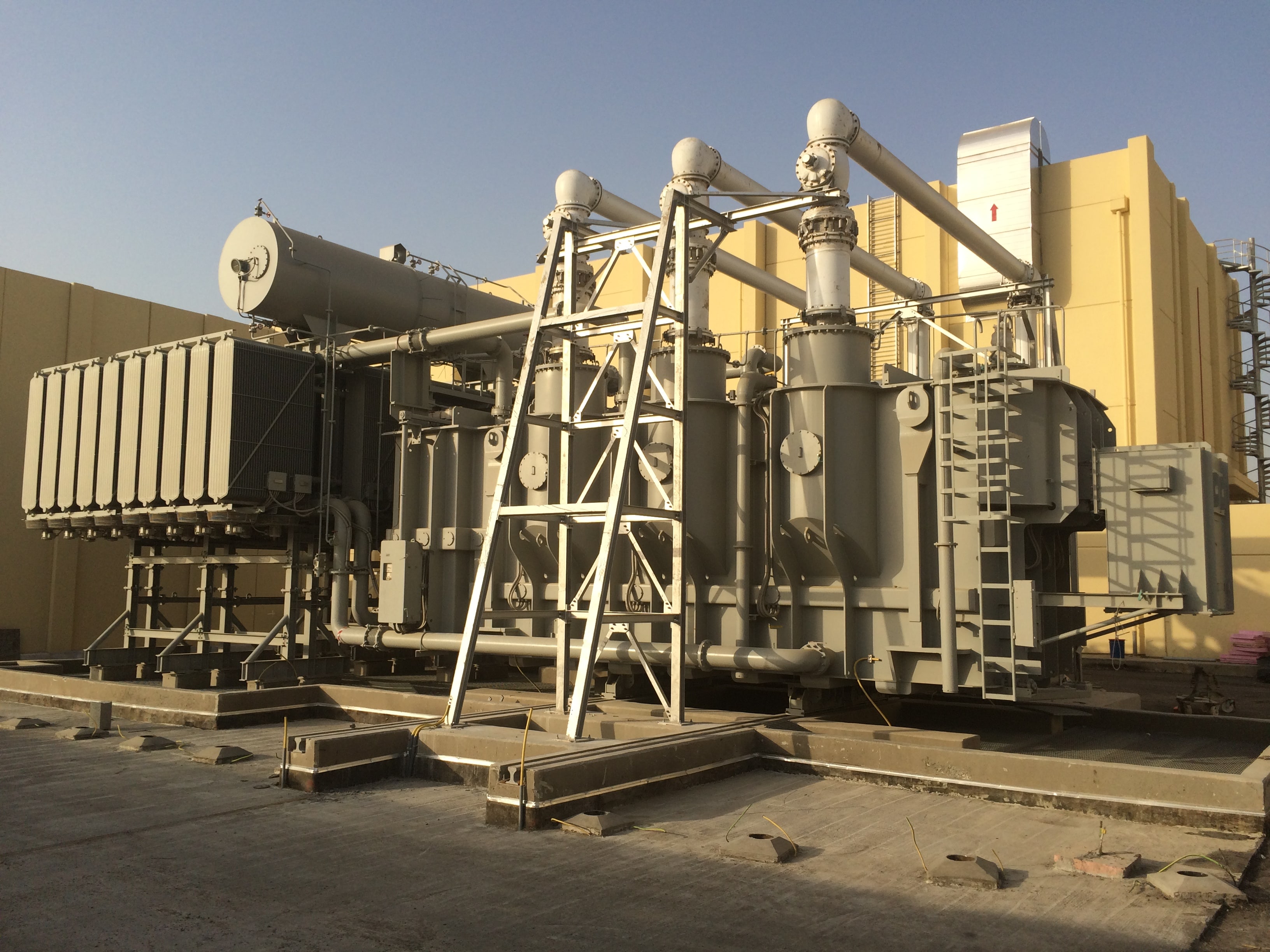

    친환경절연유변압기

    • 생분해되는 식물유 또는 친환경합성유로 절연하여 친환경적입니다.
    • 절연유의 인화점 및 발화점이 높아 화재 위험도가 낮습니다. (300°C까지 안정적임)
    • 방화벽, 집유설비, 소방설비 축소가 가능하여 변전소 건축 비용 및 보험료 절감이 가능합니다.
    • 방폭설계 적용을 통해 도심, 건물 지하 변전소에도 화재위험 없이 사용 가능합니다.
  • 02

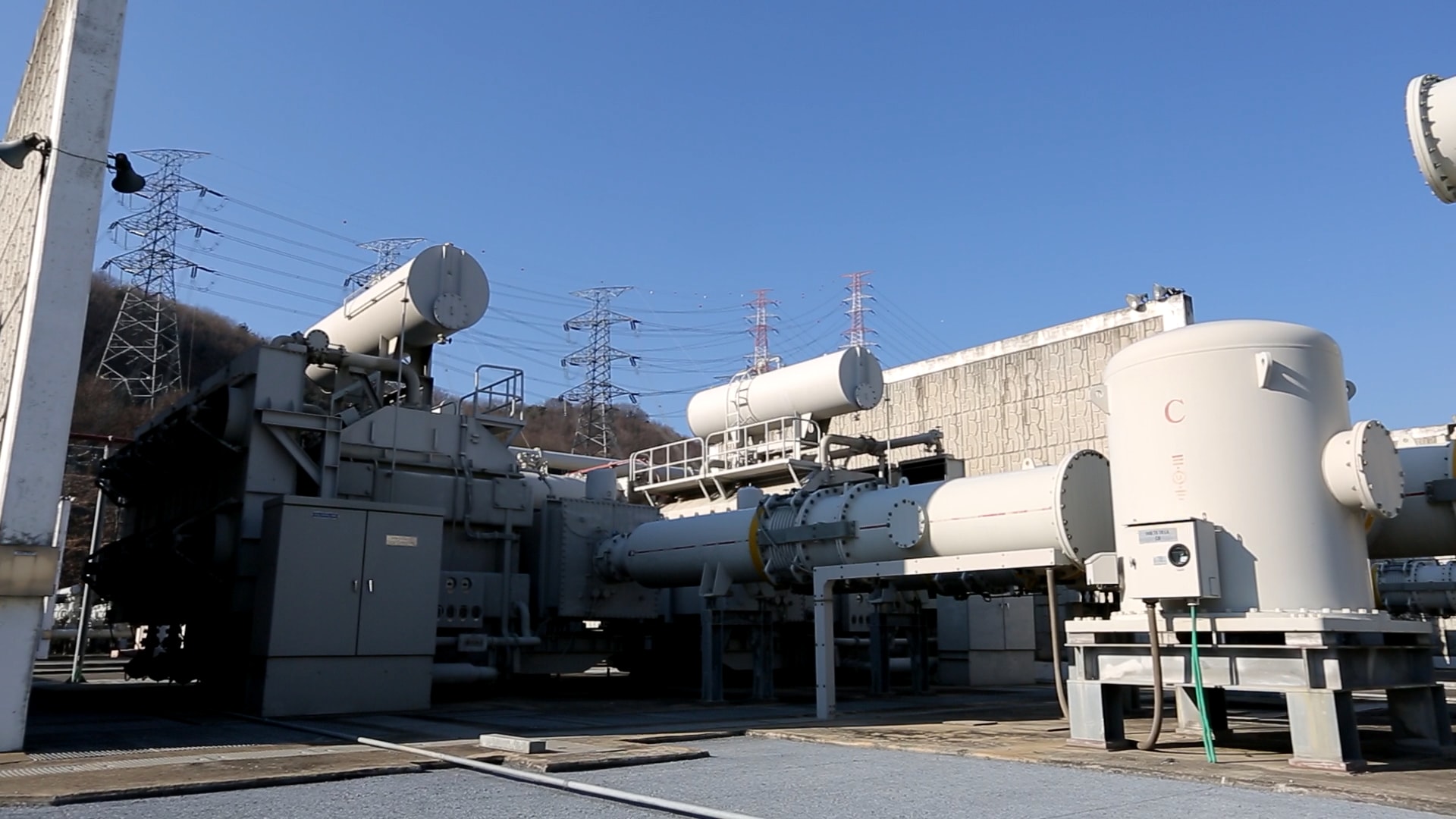

    가스절연변압기

    • SF6 가스로 절연하여 뛰어난 열적, 화학적 안정성(500°C까지 안정적임)을 가집니다.
    • SF6 가스는 폭발 위험이 없어, 화재와 폭발의 위험이 없습니다.
    • 수냉식 냉각방식으로 뛰어난 냉각효과를 가집니다.
    • 유지보수가 용이합니다.
  • 03

    모바일변압기

    • 고객 요구사항에 따라 맞춤으로 설계 및 제작합니다.
    • 신속하게 제작하고 공급합니다.
    • 변압기 현장 설치 기간이 필요 없습니다.
    • 뛰어난 안정성을 자랑합니다.
  • 04

    위상조정변압기 (Phase Shifting Transformer)

    • 송전선로에 직렬로 연결되어 전원측과 부하측의 위상각을 조정함으로써 해당 선로의 전력 조류를 제어합니다.
    • 위상각 조정 기능을 이용하여 국가간 계통망 연계, 병렬 송전선로 간의 전력 분배 개선에 활용 가능합니다.
    • 전력 시스템의 경제성, 안정성, 신뢰성 확보에 기여합니다.
  • 05

    STATCOM용 변압기

    • 대용량 인버터 기술을 이용하여 전력계통을 고속, 정밀 제어합니다.
    • 대용량 인버터에 의해 발생하는 고조파 전류와 DC 전류 유입에 최소 영향을 받도록 설계, 제작됩니다.
    • 전력계통의 안정성 향상과 송전용량 증대, 전력품질 향상, 송전비용 절감 등 많은 유익이 있습니다.
  • 06

    스코트변압기

    • 전기철도의 급전용으로 주로 사용합니다.
    • 전기철도의 단상 부하로 인한 3상 불평형을 경감합니다.
    • 3상에서 단상을 얻기 위해 주좌와 T좌 단상 2대가 스코트 결선을 이루고 있습니다.
    • 대표 사양: 30/40MVA, 45/60MVA, 60/80MVA, 90/120MVA 등
  • 07

    로용변압기

    • 내전압 특성과 단락기계력이 매우 강한 구조입니다.
    • 운전 특성상 발생하는 잦은 개폐 서지와 단락 운전에 높은 신뢰성을 확보합니다.
    • 저압 측 전류가 일반 변압기에 비해 매우 크므로 대전류 용량에도 충분히 견딜 수 있는 바-코일(Bar-coil)을 사용합니다.

납품실적

다양한 납품실적을 통한 효성중공업의 노하우가 있습니다.

  • 대한민국

    765kV 667MVA 변압기

    • 한국전력, 변전소
    • 1969년 국내 최초 154kV 초고압변압기 개발 이래 현재까지 한국전력 주요 초고압변압기 공급업체
  • 미국

    765kV 750MVA 변압기

    • 미국, 변전소
    • 당사 '90년대부터 북미 지역 초고압변압기 Main supplier로 활발히 납품 중
  • 인도네시아

    500kV 1370MVA GSU 변압기

    • Indo Raya Tenaga, 화력발전소
    • 인도네시아 JAWA 9 & 10 CFPP 프로젝트
    • 화력발전소용 대용량 GSU 변압기 납품
  • 사우디아라비아

    380kV 502MVA 변압기

    • SEC, 변전소
    • 사우디아라비아 내 20년 이상 TR, 리액터 및 GIS 시장 리더
  • 영국

    400kV 240MVA 친환경절연유 변압기

    • National Grid, 변전소
    • 400kV 친환경절연유 변압기 납품
  • 호주

    330kV 200MVA 위상조정변압기(PST)

    • TRANSGRID, 변전소
    • Project Energy Connect 프로젝트(남반구 최대 송전 PJT)
    • 국내 최초 330kV급 위상조정변압기(PST) 납품

인증현황

글로벌 표준을 준수하며 최고 수준의 환경을 유지합니다.

전체 인증현황 보기
  • IEC

    IEC

  • ANSI

    ANSI

  • IEEE

    IEEE

  • NEMA

    NEMA

  • BS

    BS

  • JIS

    JIS

  • JEC

  • ISO9001

  • ISO14001

  • ISO45001

  • EN ISO3834
