배전변압기

효성중공업은 축적된 기술력과 납품 이력을 바탕으로 반도체, 자동차, 제강, 석유화학 등 국가의 핵심 산업에 안정적인 변압기 솔루션을 공급하고 있습니다. 다양한 사용처와 고객의 요구사항에 맞춰 맞춤형으로 공급합니다.

유입변압기는 최고전압 77kV, 용량 100kVA에서 80MVA까지 맞춤형으로 공급 가능 하며, 현재까지 누적 납품 대수 15만여 대로 뛰어난 품질을 보증합니다. 경쟁력을 갖춘 고효율, 친환경 변압기의 개발과 생산을 통해 명실상부한 변압기 선두업체로 전 세계 고객의 수요에 대응하고 있습니다.

몰드변압기는 최고전압 36kV, 최대용량 30MVA까지 맞춤형으로 공급 가능하며, 안전하고 소음이 적어 반영구적으로 사용할 수 있습니다. 따라서 설치 조건에 제약이 있는 장소나 화재예방이 중요시되는 장소, 고 신뢰성과 친환경성, 내환경성이 요구되는 장소에 적합합니다.

유입변압기

효성중공업의 배전유입변압기는 반도체, 자동차, 석유화학 등의 핵심 산업분야에서 글로벌 고객에게 높은 신뢰성을 인정받았습니다.

특징 및 장점

우수한 기술력을 바탕으로 차별화된 솔루션을 제공합니다.

  • 우수한 설계기술

    • 전계 및 자계 해석 기술을 이용한 절연설계, 최적의 냉각 구조설계 및 내진설계로 높은 신뢰성 확보
    • 컴퓨터 프로그램을 이용한 최적화 설계로 경제적이며 높은 효율성
  • 용이한 점검 및 유지 보수

    • 컴팩트한 설계로 소형화 및 경량화를 실현
    • 높은 신뢰성을 가진 부품을 엄선해 사용함으로써 고객의 유지비용을 절감
  • 강한 단락 기계력 (Higher Short-circuit Strength)

    • 지속적인 연구와 철저한 시험을 거쳐 설계 및 생산함으로써 단락 시 발생하는 전자 기계력, 외부 충격 및 이상진동 등에 대해 높은 내구성을 지님
  • 스마트 변압기

    • 60여 년 간 축적된 기술력과 노하우로 신개념 예방 진단 시스템에 변압기 연계가 가능
    • 부분방전, 절연유 열화, OLTC 모니터링, 절연유 온도, 냉각팬 운전 상태 등을 실시간 전송 받아 기기 상태진단 및 점검주기 파악
  • 친환경 기술 (Green Technology)

    • 저손실 기술을 통해 고객에게 최적화된 친환경 솔루션을 제공
    • 독보적인 저소음 기술을 보유하고 있으며, 친환경 절연유 변압기 기술을 선도하고 있음

제품 분류

사용 환경에 맞는 유입변압기를 알아보세요.

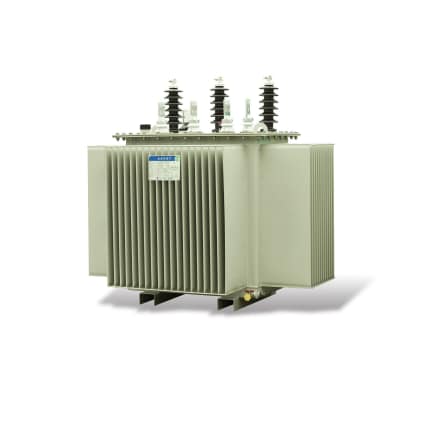

  • 주름형방열기 타입

    Corrugated Radiator Type

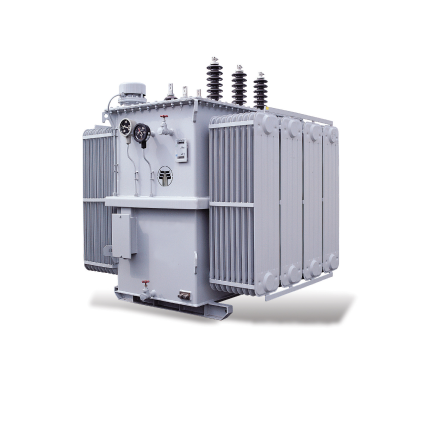

  • 패널형방열기 타입

    Panel Radiator Type

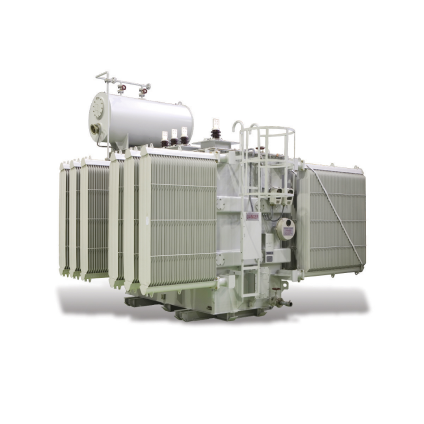

  • 컨서베이터 타입

    Conservator Type

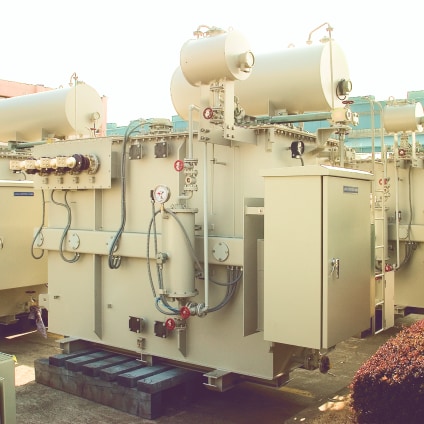

  • 부하시탭절환 타입

    OLTC Type

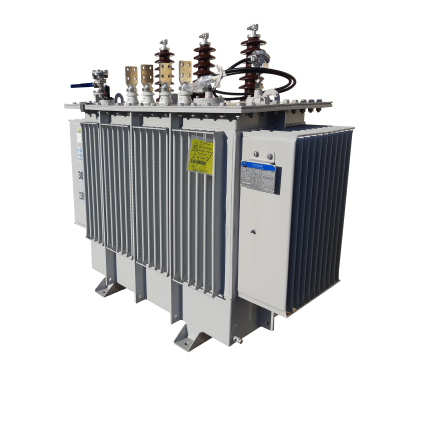

  • 밀봉형 타입

    Hermetical Type

적용 분야

여러 산업 분야에 적용되는 유입변압기 솔루션을 만나보세요.

  • 배전변전소

  • 발전소

  • 석유화학 플랜트

  • 자동차

  • 제강

  • 반도체 및 기타산업체

유입변압기 제품

용도에 맞는 유입변압기 제품을 알아보세요.

  • 01

    STATCOM용 변압기

    • 대용량 인버터 기술을 이용하여 전력계통을 고속, 정밀 제어합니다.
    • 대용량 인버터에 의해 발생하는 고조파 전류와 DC 전류 유입에 최소 영향을 받도록 설계, 제작됩니다.
    • 전력계통의 안정성 향상과 송전용량 증대, 전력품질 향상, 송전비용 절감 등 많은 유익이 있습니다.
  • 02 친환경

    친환경절연유변압기

    • 식물성 절연유로 절연하여 친환경적입니다.
    • 절연유의 인화점 및 발화점이 높아 화재 위험도가 낮습니다. (300°C까지 안정적임)
  • 03

    스코트변압기

    • 주로 제강설비 등에서 사용하는 전기로 시스템 전용으로 대전류에 대한 특성을 고려하여 설계 제작된 변압기입니다.
    • 내철형변압기를 채택함으로써 로에서 발생하는 내부 IMPULSE에 강하고 대전류 통전에 매우 유리합니다.
    • 765kV급 변압기의 전계분석기술을 적용함으로써 매우 우수한 절연강도를 가집니다.
  • 04

    로용변압기

    • 다이오드나 사이리스터 정류회로(AC 전원 → DC 전원)에 전력을 공급하기 위한 산업용 특수 변압기입니다.
    • 고조파(Harmonic)와 부하 변동에 대한 높은 품질과 신뢰성을 가집니다.
    • 핵융합 발전소 초전도 코일에 DC 전류 공급을 위한 변압기로도 사용됩니다.
  • 05

    정류변압기

    • 다이오드나 사이리스터 정류회로(AC 전원 → DC 전원)에 전력을 공급하기 위한 산업용 특수 변압기입니다.
    • 고조파(Harmonic)와 부하 변동에 대한 높은 품질과 신뢰성을 가집니다.
    • 핵융합 발전소 초전도 코일에 DC 전류 공급을 위한 변압기로도 사용됩니다.
  • 06

    접지변압기

    • 임피던스 또는 접지저항에 의하여 지락전류를 규정된 시간동안 제한하기 위하여 사용됩니다.
    • 일반적으로 지그-재그 권선으로 구성되지만, 와이-델타 권선으로 만들 수도 있습니다.

몰드변압기

효성중공업은 국내 최초로 몰드변압기 개발에 성공하였으며, 최상의 방향성 규소 강판을 사용하여 저소음, 저손실 실현한 고효율 변압기를 공급하고 있습니다.

효성중공업의 몰드변압기는 통신 및 전자기기의 특성상 발생할 수 밖에 없는 고조파, 지진, 낙뢰, 써지 등에 의한
품질 문제를 분석하여 다양한 고객의 니즈를 충족하고 있습니다.

특징 및 장점

우수한 기술력을 바탕으로 몰드변압기 솔루션을 제공합니다.

  • 신뢰성

    • 각종 국제 규격을 통한 Routine Test
    • 뇌충격 내전압 시험 등의 Type Test
    • 소음 측정 시험 등의 Special Test
    • 현장 Site와 동일 조건의 직가압 Test
  • 안전성 (Certificates)

    • 고온가속열화시험(KERI)
    • 내진 구조 : 규모 8.0진도(MMI)
    • 품질, 안전환경 경영시스템(ISO9001/14001)
    • 각종 국제 인증서(CESI, KEMA, ABS등)
  • 소형화 및 경량화 (Compact Size)

    • 우수한 절연 성능 및 내열성을 지닌 절연물을 사용함으로써 소형화 및 경량화를 실현
  • 저손실, 저소음 (Low Loss&Low Noise)

    • 저손실 규소강판, 코일 소형화 및 최적설계 (Optimum Design)를 통해 저손실, 저소음을 실현
  • 용이한 점검 및 유지보수(Maintenance Free)

    • 간단한 구조 및 탁월한 내습성 등으로 인해 절연 성능의 저하가 없어 점검 및 유지보수가 용이
  • 친환경 제품 (Environmentally Safe)

    • 높은 재활용율 및 환경 오염물질(오일 및 가스 누출 등)이 없는 친환경성 제품
  • 우수한 난연성 (Fire Resistant)

    • 주절연물 Epoxy Resin의 자기소화성 특성으로 전기 아크에 의한 화재·폭발 위험 없음
    • 당사 표준보다 높은 H Class(180℃) 절연 종별 적용으로 열적 기대수명 3배 이상 증가
  • 강한 단락 기계력 (Higher Short-circuit Strength)

    • 몰드변압기 권선은 고진공 하에서 Epoxy Resin으로 주형되어 단락 시 발생되는 전자 기계력, 외부 충격 및 이상진동 등에 대해 높은 내구성을 지님
  • 탁월한 내습성 (Moisture Proof)

    • Epoxy Resin으로 고진공 하에서 주형된 권선은 장시간 방치 후에도 습기, 오손에 의한 절연 성능의 감소가 거의 발생하지 않음

적용 분야 및 종류

특수한 목적으로 사용되는 여러가지 몰드변압기를 소개합니다.

적용 분야

  • 전력사용량이 많아 고효율 제품이 필요한 장소
  • 친환경성, 내환경성이 요구되는 장소
  • 화재예방이 중요시 되는 장소(난연성)
  • 고신뢰성이 요구 되는 장소

특별시험을 통한 C2(내크랙성), E2(내습성), F1(난연성) 인증 보유

내진 변압기

Seismic transformer

지그재그 변압기

Zig-zag transformer

부하시탭절환 변압기

OLTC transformer

여자 변압기

Excitation transformer

단권 변압기

Auto transformer

자기소화성 변압기

Self-extinguishing transformer

납품실적

다양한 납품실적을 통한 효성중공업의 노하우가 있습니다.

  • 대한민국

    삼성전자 유입 22.9-6.6kV 40/45MVA, 몰드 6.6-0.44kV 3000kVA 외

    • 반도체 분야
  • 대한민국

    두산에너빌리티 8MW 해상풍력발전시스템

    • 유입 22.9-0.69kV 10MVA(친환경절연유 적용)
    • 몰드 300kVA
  • 미국

    Major Investor Owned Utilities

    • 유입 67-12.5kV 15/20/25MVA 외
  • 카타르

    Ph-9, Ph-10, Ph-12, Lusail, Ph-13 PJT

    • 유입 66-11kV 32/40MVA
    • KAHRAMAA
  • 오만

    DUQM REFINERY PJT

    • 유입 33-11.5kV 40/50MVA 외
    • 친환경절연유 적용
  • 대한민국

    제주환경자원순환센터

    • 몰드 22.0-6.6kV 21/25MVA 외
    • 제주환경자원순환센터

인증현황

글로벌 표준을 준수하며 최고 수준의 환경을 유지합니다.

전체 인증현황 보기
  • RSP

  • FILK

  • KERI

  • KOLAS

  • ISO9001

  • ISO14001

  • ISO45001

  • KEPIC
