태양광 솔루션

효성중공업은 전력분야에서 축적된 기술력으로 고효율, 고신뢰성의 태양광 인버터 솔루션을 제공합니다. 중소용량부터 수십MW 규모의 대용량 발전소를 위한 태양광 인버터 솔루션이 있습니다.

또한 태양광 EPC 솔루션을 제공합니다. 2007년 삼랑진 태양광 발전소 건설부터 태양광 EPC 설계, 엔지니어링 및 시공 분야에 다양한 프로젝트를 수행해왔습니다. 설계, 구매, 시공의 태양광 발전소 공급에 국한되지 않고 프로젝트 파이낸싱을 활용한 금융 복합 비즈 모델을 제공하며, 사업성 분석, 컨설팅, 인허가 지원 등을 통해 고객만족을 극대화하고 있습니다.

오랜 경험과 노하우를 바탕으로 일반적인 태양광 발전소 이외에도 주차장 지붕 태양광, 수처리장 태양광 등 고객의 요구에 맞는 다양한 태양광 발전소를 건설하고 있습니다.

태양광 인버터 태양광 EPC

태양광 인버터

안정적인 태양광 발전소 운영을 위한 고효율, 고신뢰성의 솔루션을 제공합니다. 제품에 따라 접속함, 수배전반을 포함한 Grid Package 솔루션이 있습니다.

특징 및 장점

우수한 기술력을 바탕으로 차별화된 솔루션을 제공합니다.

  • 고효율

    • 높은 전력변환 효율(최대 98% 이상), 태양 전지 출력 특성에 따른 최대 전력점 추종 제어 기능(MPPT)을 통해 시스템 경제성을 극대화

  • 고신뢰성

    • 장기 부품 신뢰성 기반의 시스템 설계와 환경 시험, 전자파 내성 시험, 안전 규격 시험 등을 통한 제품 신뢰성을 확보

  • 고안정성

    • 단독 운전 방지 기능, 역률 제어 운전 기능 등 계통 및 설비 보호를 위한 보호 기능을 제공

  • 고품질

    • ISO 9001, ISO 14001 인증을 보유하고 있고, 품질, 성능 관리를 위한 자체 시험 설비 보유

  • 신속한 서비스

    • 국내 24시간 이내 대응 가능한 A/S 서비스 대응 체계를 구축

제품 분류 및 사양

고객의 요구사항을 충족하는 맞춤 솔루션을 만나보세요.

스트링 인버터HS-P36GLO

입력(DC)
최대 입력 DC 전압 1,000 V
최대 입력 DC 전류 39.8×4=159.2A
MPP 범위 200V ~ 1,000V
MPPT Trackers 수 4
DC 입력 채널 8
퓨즈 용량 30A
출력(AC)
상수 3상 4선식
정격 출력 36kW
정격 출력 전압 380V
정격 AC 전류 58.0A
출력 전류 외형률 < 3%
효율
최대 효율 98.48%
유로(Euro) 효율 98.26%
시스템 사양
동작온도 -25 ~ 60℃
외함보호 등급 IP66
냉각 방식 자연 냉각
크기 (W×H×D)(mm) 640×530×270
무게 43kg
통신 방식 RS485

스트링 인버터HS-P50GLO-25A

입력(DC)
최대 입력 DC 전압 1,000 V
최대 입력 DC 전류 33.2×6=199.2A
MPP 범위 200V ~ 1,000V
MPPT Trackers 수 6
DC 입력 채널 12
퓨즈 용량 25A
출력(AC)
상수 3상 4선식
정격 출력 50kW
정격 출력 전압 380V
정격 AC 전류 83.6A
출력 전류 외형률 < 3%
효율
최대 효율 98.66%
유로(Euro) 효율 98.19%
시스템 사양
동작온도 -25 ~ 60℃
외함보호 등급 IP65
냉각 방식 자연 냉각
크기 (W×H×D)(mm) 1075×555×300
무게 74kg
통신 방식 RS485

스트링 인버터HS-P100GLO

입력(DC)
최대 입력 DC 전압 1,000 V
최대 입력 DC 전류 26×10=260A
MPP 범위 200V ~ 1,000V
MPPT Trackers 수 10
DC 입력 채널 20
퓨즈 용량 20A
출력(AC)
상수 3상 3선/4선식
정격 출력 100kW
정격 출력 전압 380V
정격 AC 전류 168.8A
출력 전류 외형률 < 3%
효율
최대 효율 98.37%
유로(Euro) 효율 98.12%
시스템 사양
동작온도 -25 ~ 60℃
외함보호 등급 IP66
냉각 방식 스마트 공냉
크기 (W×H×D)(mm) 1035×700×365
무게 85kg
통신 방식 RS485

스트링 인버터HS-P100GLO-30A

입력(DC)
최대 입력 DC 전압 1,000 V
최대 입력 DC 전류 39.8×10=398A
MPP 범위 200V ~ 1,000V
MPPT Trackers 수 10
DC 입력 채널 20
퓨즈 용량 30A
출력(AC)
상수 3상 4선식
정격 출력 100kW
정격 출력 전압 380V
정격 AC 전류 168.8A
출력 전류 외형률 < 3%
효율
최대 효율 98.37%
유로(Euro) 효율 98.12%
시스템 사양
동작온도 -25 ~ 60℃
외함보호 등급 IP54
냉각 방식 스마트 공냉
크기 (W×H×D)(mm) 1035×700×365
무게 85kg
통신 방식 RS485

스트링 인버터HS-P275GLO

입력(DC)
최대 입력 DC 전압 1,500 V
최대 입력 DC 전류 277A
MPP 범위 500V ~ 1,500V
MPPT Trackers 수 1
DC 입력 채널 1
출력(AC)
상수 3상 3선/ 4선식
정격 출력 275kW
정격 출력 전압 690V
정격 AC 전류 230.1A
출력 전류 외형률 < 3%
효율
최대 효율 98.94%
유로(Euro) 효율 98.79%
시스템 사양
동작온도 -30 ~ 60℃
외함보호 등급 IP66
냉각 방식 스마트 공냉
크기 (W×H×D)(mm) 925×820×365
무게 96kg
통신 방식 RS485

스트링 인버터HS-P300GLO

입력(DC)
최대 입력 DC 전압 1,500 V
최대 입력 DC 전류 65×6=390A
MPP 범위 500V ~ 1,500V
MPPT Trackers 수 6
DC 입력 채널 4/5/5/4/5/5
출력(AC)
상수 3상 3선식
정격 출력 300kW
정격 출력 전압 800V
정격 AC 전류 238.2A
출력 전류 외형률 < 1%
효율
최대 효율 98.6%
유로(Euro) 효율 98.4%
시스템 사양
동작온도 -30 ~ 60℃
외함보호 등급 IP66
냉각 방식 스마트 공냉식
크기 (W×H×D)(mm) 1048×732×395
무게 112kg
통신 방식 RS485

센트럴 인버터HS-P500GLO

입력(DC)
최대 입력 DC 전압 1,000 V
최대 입력 DC 전류 1,223A
MPP 범위 450V ~ 850V
DC 입력 채널 6
출력(AC)
상수 3상 3선식
정격 출력 500kW
정격 출력 전압 290V
정격 AC 전류 995A
출력 전류 외형률 < 5%(각 차수별 < 3%)
효율
최대 효율 98.4%
유로(Euro) 효율 98.0%
시스템 사양
동작온도 -20 ~ 50℃
외함보호 등급 IP44
냉각 방식 강제 공냉
크기 (W×H×D)(mm) 2188×2220×1210
무게 1,850kg
통신 방식 RS422/485, Ethernet

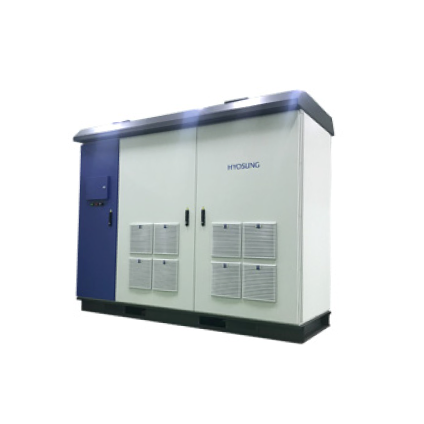

센트럴 인버터HS-P1000GLO

입력(DC)
최대 입력 DC 전압 1,000 V
최대 입력 DC 전류 1,667A
MPP 범위 570V ~ 850V
DC 입력 채널 8
출력(AC)
상수 3상 3선식
정격 출력 1,000kW
정격 출력 전압 380V
정격 AC 전류 1,519A
출력 전류 외형률 <5% (각 차수별 <3%)
효율
최대 효율 98.4%
유로(Euro) 효율 98.0%
시스템 사양
동작온도 -20 ~ 50℃
외함보호 등급 IP44
냉각 방식 강제 공냉
크기 (W×H×D)(mm) 2796×2200×1210
무게 2,830kg
통신 방식 RS422/485, Ethernet

센트럴 인버터HS-P3000GLO

입력(DC)
최대 입력 DC 전압 3,000 V
최대 입력 DC 전류 3,200A
MPP 범위 875V ~ 1,350V
DC 입력 채널 8
출력(AC)
상수 3상 3선식
정격 출력 3,000kW
정격 출력 전압 680V
정격 AC 전류 2,887A
출력 전류 외형률 <5% (각 차수별 <3%)
효율
최대 효율 98.5%
유로(Euro) 효율 98.5%
시스템 사양
동작온도 -20 ~ 50℃
외함보호 등급 IP54
냉각 방식 강제 공냉
크기 (W×H×D)(mm) 3700×2240×1500
무게 6,000kg
통신 방식 RS422/485, Ethernet
태양광 인버터 태양광 EPC

태양광 EPC

효성중공업의 태양광 EPC 솔루션은 엔지니어링, 구매, 시공은 물론 금융 복합 비즈 모델 제공, 사업성 분석, 컨설팅, 인허가 지원 서비스를 제공합니다.

특징 및 장점

우수한 기술력을 바탕으로 차별화된 솔루션을 제공합니다.

  • Compactness

    • 우리나라 전력사업분야의 선두주자로서의 오랜 경험과 노하우를 이용한 직영공사를 통하여 장기간에 걸쳐 운영할 설비에 대한 신뢰성을 제고

  • 사용자와 함께하는 사업

    • 초기 개발부터 체계화된 시뮬레이션에 의해 사업성을 평가하고 고객이 객관적으로 사업성을 평가할 수 있는 자료를 제공함으로써 고객과 윈-윈 할 수 있는 시스템

  • 파이낸싱 주선

    • 당사 제휴 금융기관을 통한 프로젝트 파이낸싱 또는 시설물 담보대출 알선을 통하여 태양광 사업을 지원

  • 주요 기자재 생산업체

    • 태양광 인버터, 변압설비 등 주요 기자재의 생산자로서 고객의 발전소가 운영되는 동안 지속적인 기술지원이 가능

  • 다양한 시공실적

    • 아프리카를 포함한 유럽, 아시아 지역 100MW 이상의 실적을 통하여 품질을 인정받음

  • 발전소 관리운영 시스템 보유

    • 자제척으로 보유한 발전소 운영 노하우를 통해 관리운영 시스템을 보유하고 있으며, 관리운영 부분에 끊임없는 혁신

사업 분야

고객의 요구사항을 충족하는 태양광 EPC 맞춤 솔루션을 만나보세요.

육상태양광 지붕태양광 수상태양광 효율개선

설치장소

  • 일반적인 평지, 산지 등에 설치
  • 지상에 구조물을 고정

특징

  • 가장 일반적인 방식의 태양광 발전
  • 대규모로 시공이 가능

실적

  • 삼량진 3MW 태양광 발전소
  • 루마니아 115MW 태양광
  • 모잠비크 독립형 태양광
  • 고흥만 25.5MW 태양광

설치장소

  • 주로 건물 옥상, 주차장 옥상 및 기타 시설물 위

특징

  • 유휴 면적을 활용하여 발전.
    하부를 다용도로 이용 가능
  • 구조물이 단순하여 시공비 절감
    (일부 Type에 적용됨)

실적

  • 동국제강 당진공장

설치장소

  • 주로 저수지 또는 댐 수면에 건설하며 수면 위에 부유형태

특징

  • 수면의 유휴면적을 활용하여 발전 가능
  • 온도 및 바람의 영향으로 발전량 상승효과

적용시기

  • 노후 태양광 발전소 중에서 인버터 등의 문제로 발전소의 출력이 저하 시

기대효과

  • 고효율 String inverter를 이용하여 출력향상

실적

  • 영주태양광 개체사업

사업 영역

프로젝트 발굴부터 사후관리까지 서비스를 제공합니다.

프로젝트 발굴
및 조건 검토
  • 프로젝트 발굴
  • 토지 임대계약
  • 계동 여부 확인
  • 개발 행위 허가
  • EPC 계약(보증조건)
REC
계약 체결
  • REC 의무 대상 발전소 선정
  • REC 계약
금융기관 선정
및 협상
  • 금융기관 선정
  • 금융기관 실사
  • 수익성 검토
  • 금융조건 협상
    (Term Sheet)
태양광 발전소
건설
  • 토목공사
  • 구조물공사
  • 전기공사
  • 전기실공사
  • 모니터링 시스템
  • O&M 계약 및 진행
  • 자금 상환

납품실적

다양한 납품실적을 통한 효성중공업의 노하우가 있습니다.

  • 대한민국

    동국제강 당진공장 지붕태양광 (14MW)

    • 충청남도 당진시
    • 2022년 상업운전 개시 완료
  • 대한민국

    자라 24.2MW 태양광

    • 전라남도 신안군 자라도
    • 국내 민간/주민 수익공유형 태양광+ESS 발전소
  • 대한민국

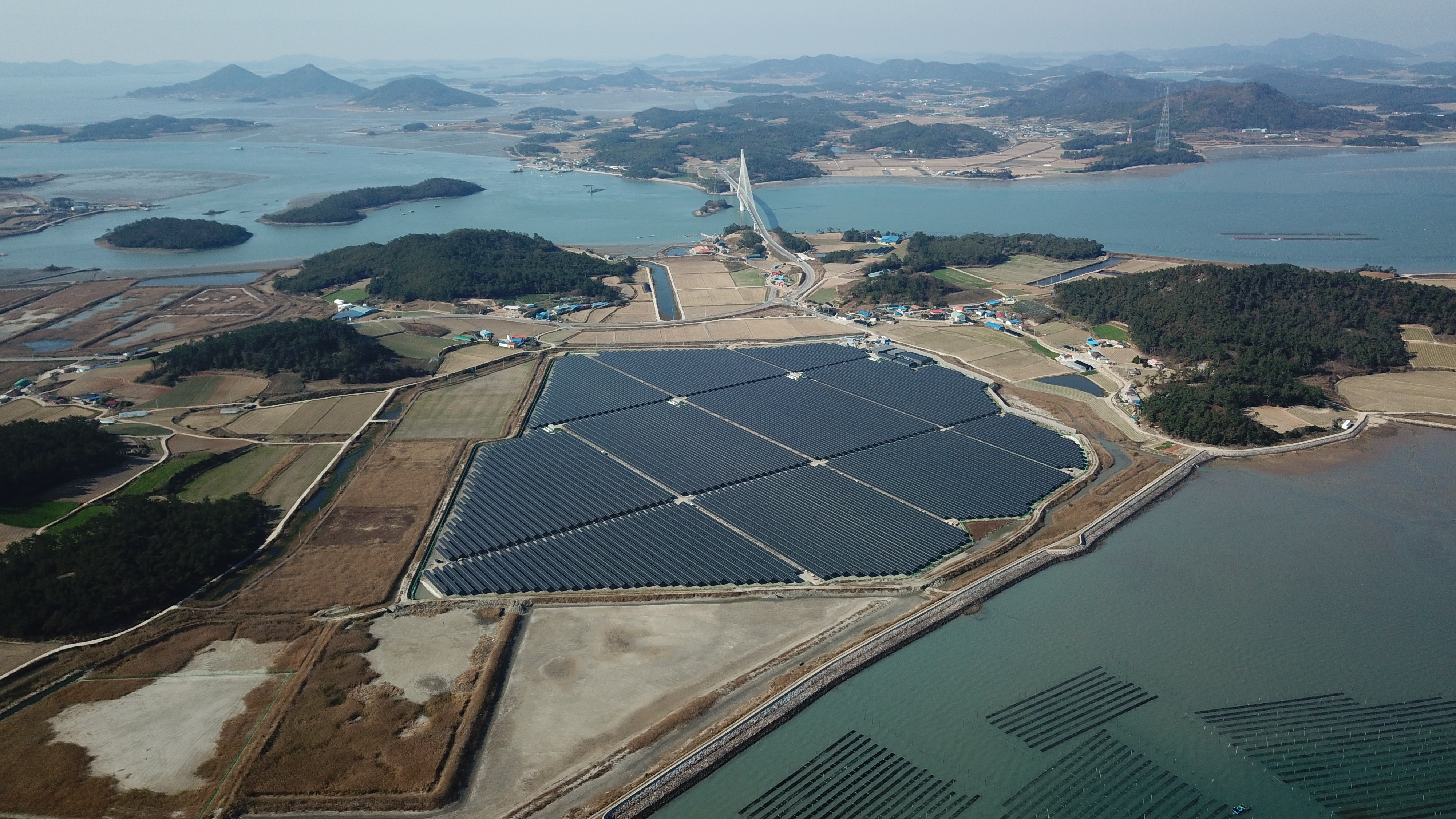

    고흥만 25.5MW 태양광

    • 전라남도 고흥군
    • 당시 국내 최대 규모의 태양광발전소 EPC 프로젝트
  • 모잠비크

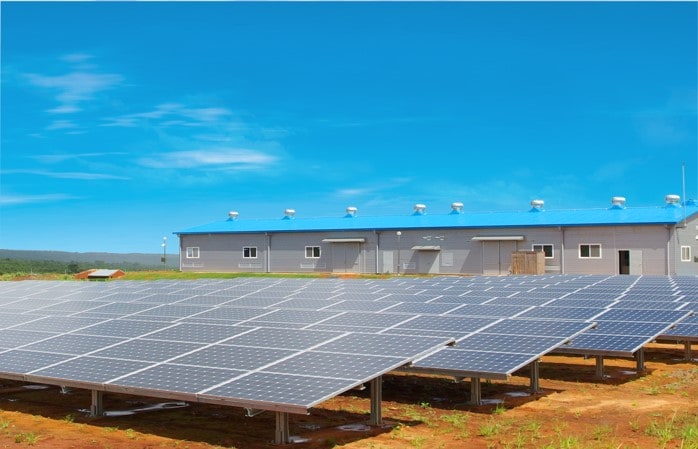

    모잠비크 1.35MW 독립형 태양광

    • Muembe,Mavago Mecula 등에 설치된 독립전원형 태양광+ESS 발전소
  • 루마니아

    루마니아 115MW 태양광

    • Satu Mare, Aricestii Rahtivani, Costestii din Vale 등지에 태양광발전소 설치 EPC 프로젝트
  • 대한민국

    삼랑진 3MW 태양광

    • 경상남도 밀양시
    • 삼랑진 양수발전소 유휴부지를 활용한 태양광으로 당시 국내 최대 태양광발전소
