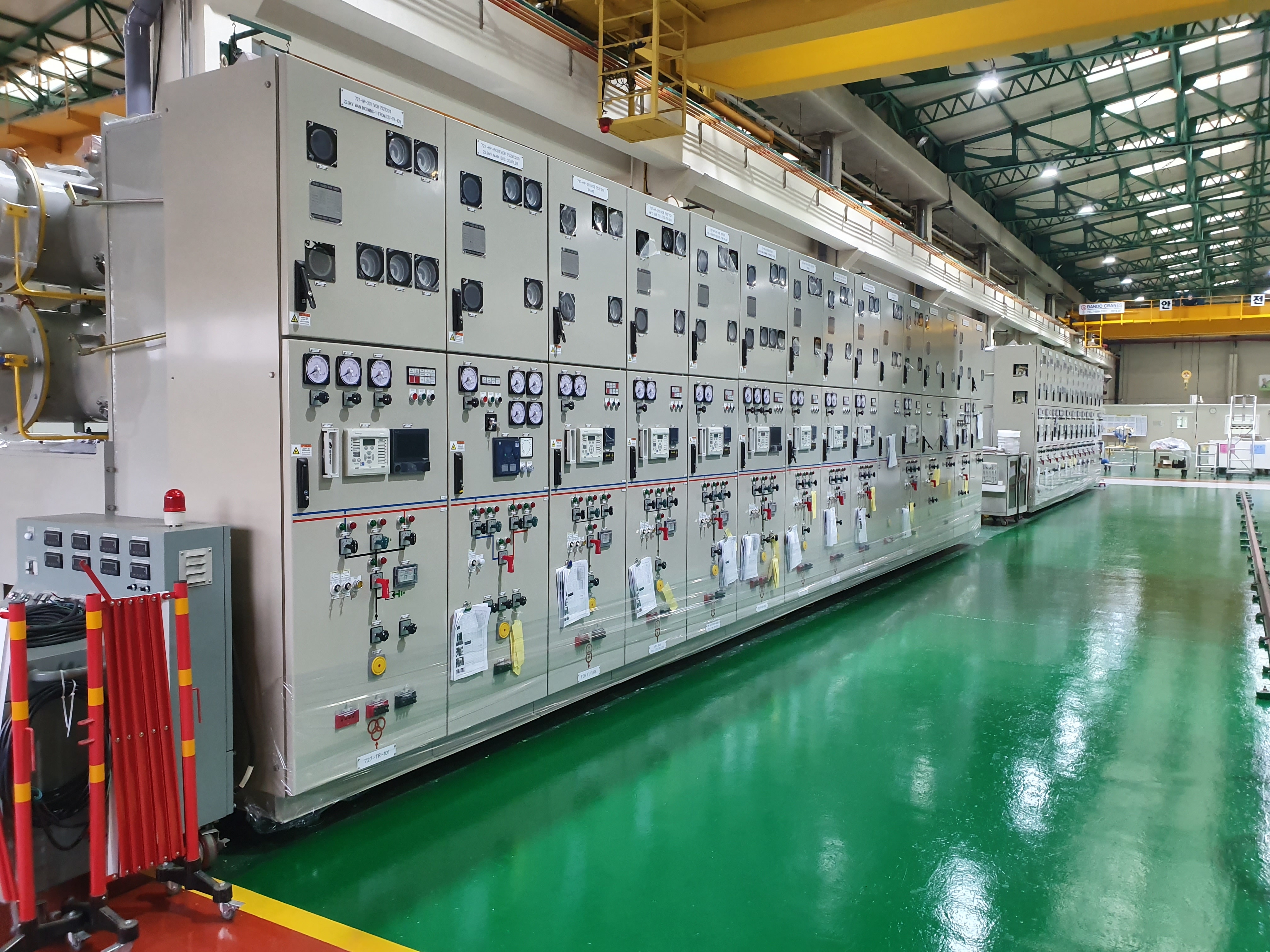

배전반

효성중공업은 1984년 25.8kV, 25kA 고압배전반 개발을 시작으로 40여 년간 다양한 국가에 제품과 서비스를 공급 중에 있습니다.

440V에서부터 38kV에 이르는 소용량부터 대용량까지 다양한 제품군(CGIS, 고압배전반, 저압배전반, IPB 등)을 보유하고 있으며, 내아크, 내진, 외함 보호등급 등과 다양한 안전장치를 확보한 제품 개발에 성공하여 석유화학, 발전, 전기전자 등 고객의 다양한 요구를 만족 시키고 있습니다.

기후변화 위기를 극복하기 위해 친환경 절연매질인 Dry-air을 적용한 제품도 제공하고 있습니다.

특징 및 장점

우수한 기술력을 바탕으로 차별화된 솔루션을 제공합니다.

  • Compact Size로 설치면적 축소

    • Compact한 제품사이즈로 기존 모델 대비 변전소 면적을 최대 40% 축소 가능
    • 배전반 중량 최적화 설계로 변전소 건축비를 최소화
  • 안전과 제품 신뢰성 고려한 설계

    • 배전반/CGIS 운영 시 발생할 수 있는 내아크 사고에 대한 운전자 안전을 확보
    • 다양한 전계, 구조, 아크 해석 등을 통한 최적화 설계로 높은 제품 신뢰성을 확보
  • 사용자 편의성 고려한 설계

    • 제품 개발/설계시부터 사용자의 운영 및 유지 보수의 편의성을 고려
  • 다양한 납품실적

    • 전 세계 40개국 다양한 고객에게 납품하여 품질을 인정받음

제품 분류 및 사양

고객의 요구사항을 충족하는 맞춤 솔루션을 만나보세요.

Pro MV SWGR

1984년 25.8kV 25kA 고압배전반 개발을 시작으로 30년 이상 다양한 국가에 제품과 서비스를 공급하고 있습니다. Compact한 디자인으로 기존 배전반 대비 설치 면적을 40%이상 축소시켰으며, 차단기부, 모선부, 케이블부 등을 격벽으로 구분하여 사고 발생 시 파급을 최소화 시켰습니다.

Item HAS/A-12.XX.XX HAS/A-17.XX.XX HAS/A-24.XX.XX
Rated voltage(kV) 12 17.5 24
Rated short-time current(kA) 25 31.5 40 50 25 31.5 40 50 25 40
Short-time duration(sec) 3 3 3
Rated normal current(A) 630/1250/2000/2500/3150/4000 630/1250/2000/2500/3150/4000 1250/2500 1250/3150
Power frequency voltage(kV) 28 38 50
Lightning impulse voltage(kV) 75 95 125
Frequency(Hz) 50/60 50/60 50/60
Internal arc Class AFLR AFLR AFLR
Current(kA) 25 31.5 40 50 25 31.5 40 50 25 40
Duration(sec) 1 1 1
IP degree Enclosure IP4X IP4X IP4X
Partition IP2X/3X IP2X/3X IP2X/3X
Optional IP41/42 IP41/42 IP41/42
Loss of service continuity LSC2B LSC2B LSC2B
Partition class PM PM PM

Pro LV SWGR

효성중공업은 20년간 국내외 납품 실적을 토대로 480V, 100kA, 6300A 대용량을 비롯한 제품을 다양한 국가에 공급 중에 있습니다. 내부격벽을 Form 4b(Type-6) 형태로 구현하였으며, 유지보수가 용이합니다. Compact한 사이즈로 기존 모델 대비 설치면적을 20%이상 축소하여 변전소 공간의 효율적 활용과 건축비를 절감할 수 있습니다.

Item HSL-XX(Pole)-XX(A)-XX(kA)
Rated voltage(V) Up to 690
Rated insulation voltage(V) 1000
Rated short-time current(kA) 65 85 100
Short-time duration(sec) 1
Rated normal current(A) Up to 4000 Up to 6300 Up to 6300
Frequency(Hz) 50/60
Phases 3P/4W
Internal arc Class Arcing Class C
Current(kA) 65 85 100
Duration(sec) 0.5
IP degree Enclosure IP4X
Partition IP2X/3X
Optional IP41/42
Form of separation Form 3b
Optional form of separation Form 4b(Type 6)

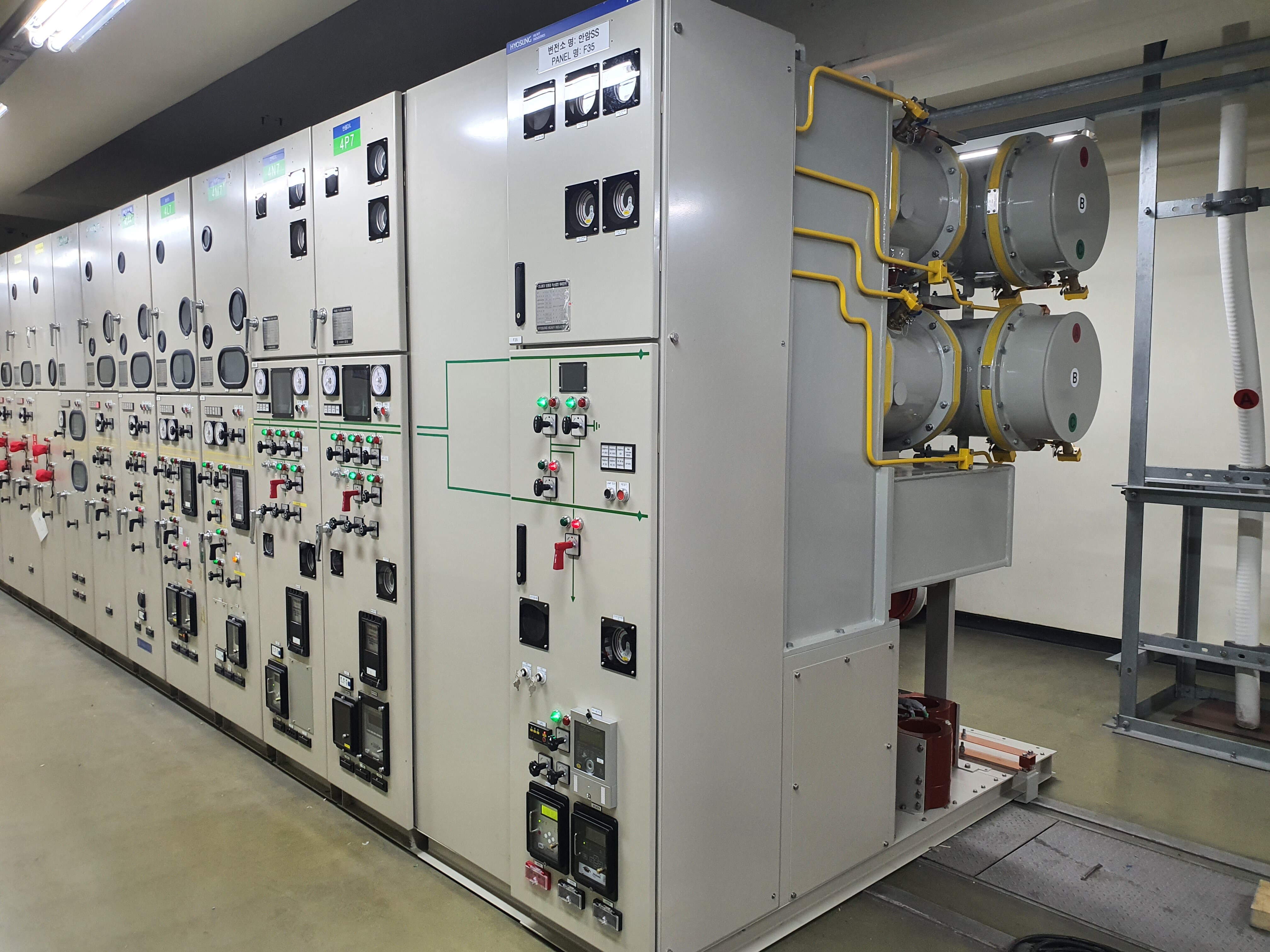

Pro MV GIS

Pro GIS는 높은 신뢰성과 안정성, 설치면적의 최소화가 요구되는 빌딩, 공장, 전철, 기타 공공시설 등 다양한 곳에서 사용되고 있습니다. 효성중공업은 최대 정격차단전류 40kA, 정격전압 24kV에서 38kV에 이르기까지 전 라인업 기종을 보유하고 있으며, IEC, IEEE 등 국제 규격 인증을 받았습니다. 또한 친환경 절연매질인 Dry Air를 적용한 MV GIS를 개발하여 납품하고 있습니다.

SERIES-S

Compact Gas Insulated Switchgear (CGIS)

  • 외함 : Steel (직사각형 및 원형 가스 탱크)
  • 절연 매질 : SF6 Gas
  • 전압 범위 : Up to 38kV
  • 전류 범위 : 1250A / 2500A / 3150A
  • 단락 용량 : 40kA/3sec
  • 컴팩트한 모듈형 캡슐화 구조
  • 광범위한 맞춤형 솔루션 제공 가능
SERIES-U

Compact Gas Insulated Switchgear (CGIS)

  • 외함 : Steel (직사각형 및 원형 가스 탱크)
  • 절연 매질 : SF6 Gas
  • 전압 범위 : Up to 36kV
  • 전류 범위 : 1250A / 2000A / 4000A
  • 단락 용량 : Up to 40kA/3sec
  • 컴팩트한 모듈형 캡슐화 구조
  • 대용량 모델
SERIES-C

Cubicle & Compact Gas Insulated Switchgear (CCGIS)

  • 외함 : Stainless Steel (로봇 레이저 용접, 밀폐형 가스 격실)
  • 절연 매질 : SF6 Gas
  • 전압 범위 : 36kV / 38kV
  • 전류 범위 : 1250A / 2500A / 3150A
  • 단락 용량 : Up to 40kA/3sec
  • Pro MV GIS 모델 중 가장 낮은 정격 가스 압력 (0.03MPa)
  • 가장 경제적이고 컴팩트하며 설치 공간이 적은 표준화된 제품
SERIES-D

친환경Dry Air Insulated Switchgear (DAIS)

  • 외함 : Steel (직사각형 및 원형 가스 탱크)
  • 절연 매질 : Dry Air, GWP=0
  • 전압 범위 : 25.8kV / 27kV / 38kV
  • 전류 범위 : 630A ~ 3150A
  • 단락 용량 : Up to 40kA/3sec

SERIES – S

  • ProGIS S252C

    • Rated Voltage : 25.8kV (Circular Tank)
    • Single / Double Busbar System
    • Rated Current : 630A / 2000A
    • Short Circuit Capacity : 25kA/1sec
  • ProGIS S254

    • Rated Voltage : 25.8kV (Circular Tank)
    • Single / Double Busbar System
    • Rated Current : 1250A / 2500A / 3150A
    • Short Circuit Capacity : 40kA/3sec
  • ProGIS S363

    • Rated Voltage : 36kV (Rectangular Tank)
    • Single / Double Busbar
    • Rated Current : 1250A / 2500A
    • Short Circuit Capacity : 31.5kA/3sec
  • ProGIS S384

    • Rated Voltage : 38kV (Rectangular Tank)
    • Single / Double / Transfer Busbar
    • Rated Current : 1250A / 2500A / 3150A
    • Short Circuit Capacity : 40kA/3sec
  • ProGIS S252S

    • Rated Voltage : 25.8kV (Rectangular Tank)
    • Single Busbar System
    • Rated Current : 1250A / 2000A
    • Short Circuit Capacity : 25kA/3sec
  • ProGIS S242

    • Rated Voltage : 24kV (Rectangular Tank)
    • Single Busbar System
    • Rated Current : 1250A / 2000A
    • Short Circuit Capacity : 25kA/3sec
  • SERIES – S : COMPACT GAS INSULATED SWITCHGEAR (CGIS) – SF6 Gas Insulation, Steel Enclosure, Cubicle / Circular Type Busbar Tank, Modular and Encapsulated Design

SERIES – U

  • ProGIS U254

    • Rated Voltage : 25.8kV (Circular Tank)
    • Single / Double Busbar System
    • Rated Current : 1250A/ 2000A /4000A
    • Short Circuit Capacity : 40kA/3sec
  • ProGIS U364

    • Rated Voltage : 36kV (Circular Tank)
    • Single / Double Busbar
    • Rated Current : 1250A/ 2000A /4000A
    • Short Circuit Capacity : 40kA/3sec
  • SERIES – U : COMPACT GAS INSULATED SWITCHGEAR, ULTRA TYPE (CGIS) – SF6 Gas Insulation, Steel Enclosure, Circular Type Busbar Tank

SERIES – C

  • ProGIS C363

    • Rated Voltage : 36kV (Cubicle Type Tank)
    • Single Busbar
    • Rated Current : 1250A/ 2500A
    • Short Circuit Capacity : 31.5kA/3sec
  • ProGIS C364

    • Rated Voltage : 36kV (Cubicle Type Tank)
    • Single / Double Busbar
    • Rated Current : 1250A/ 2500A/ 4000A
    • Short Circuit Capacity : 40kA/3sec
  • SERIES – C : CUBICLE AND COMPACT GAS INSULATED SWITCHGEAR (CCGIS) - SF6 Gas Insulation, Stainless Steel Gas Tank, Light Weight

SERIES – D

    • Rated Voltage : 25.8kV (Circular Tank)
    • Single / Double Busbar
    • Rated Current : 630A / 2000A
    • Short Circuit Capacity : 25kA/1sec
  • SERIES – D : DRY AIR GAS INSULATED SWITCHGEAR (DAIS)- Environment Friendly, GWP=0, Dry Air Gas Insulation, Steel Enclosure, Modular Design (Green highlighted)

SERIES – R

    • Rated Voltage : 24kV
    • Single Busbar
    • Rated Current : 600A/ 1250A
    • Short Circuit Capacity : 25kA/1sec
  • SERIES – R : GAS INSULATED SWITCHGEAR FOR RENEWABLE ENERGY (ESS/ PV) – SF6 Gas Insulation, Steel Enclosure.

Pro IPB(Isolated Phase Bus)

효성중공업은 국내 유일의 IPB 설계/제작 기술을 보유하고 있으며, 1985년부터 한국수력원자력 등 국내외 다양한 발전사에 최대 정격전류 43,000A 제품을 공급하고 있습니다.

특징 및 장점

  • 다양한 전류 용량
  • 마디수 최소화를 통한 설치공기 단축
  • 토목 지지물과 도체 허용공차를 감안한 설계 (슬라이딩 타입 적용)
  • 강제냉각장치 및 가압장치를 활용하여 폐쇄회로에 공기를 순환시켜 열 손실을 최소화
  • 강풍, 염분, 지진 등 자연조건을 고려한 구조설계로 제품 신뢰성을 확보
  • 3D 스캐닝 공법을 통해, 설치 시 오류를 최소화하여 설치공사 신뢰성을 확보

납품실적

다양한 납품실적을 통한 효성중공업의 노하우가 있습니다.

  • 대한민국

    한국전력공사 친환경 DAIS (Dry Air Insulation Switchgear)

    • 한국전력공사(KEPCO)
  • 오만

    Duqm Refinery Project

    • ProSWGR (415V 100kA)
    • DRPIC(Duqm Refinery & Petrochemical Industries Company LLC)
  • 대한민국

    GS칼텍스 MFC Project

    • ProGIS
    • GS칼텍스
  • 미국

    Major Investor Owned Utilities

    • ProGIS (38kV 40kA)
  • 러시아

    Arctic LNG #2 Project

    • ProSWGR
    • Novatec
  • 대한민국

    S-OIL RUC Project

    • ProGIS, ProSWGR
    • S-OIL
