Productos de Potencia

Mediante el uso de gas y aceite aislante ecológico
ofrecemos soluciones para mitigar el impacto sobre el medio ambiente.

  1. Ir a inicio
  2. Sistemas de Potencia
  3. Productos de Potencia
  4. Celdas de Alta Tensión

Celdas de Alta Tensión

Comenzando con el desarrollo de disyuntores de 170 kV en el año 1978, Hyosung Heavy Industries suministra actualmente a más de 40 países diversos equipos, que alcanzan la potencia máxima de 800 kV.

Nuestros disyuntores de ultra alta tensión son compactos y de fácil mantenimiento y reparación y su calidad y fiabilidad han sido demostradas a través de las acreditaciones internacionales tales como KERI, CESI y KEMA.

Características y ventajas

Ofrecemos soluciones individualizadas gracias a nuestra excelente tecnología.

  • Tamaño compacto

    • Su tamaño compacto, en comparación con otras empresas competidoras, permite a los clientes reducir el coste de la instalación de subestaciones
    • Fácil instalación en las ciudades o subsuelos de edificios

  • Alta seguridad y fiabilidad

    • No presenta riesgo de incendios, ni de descarga eléctrica, al utilizar tanques con puesta a tierra y gas no inflamable SF6.
    • Sellado herméticamente para evitar daños causados por las circunstancias atmosféricas, como manchas por la salinidad y polvo, relámpagos o tifón, y previene accidentes compartimentando las secciones de gas

  • Producto concebido atendiendo a la comodidad de los usuarios

    • Desde el diseño y fabricación se tiene en cuenta la comodidad y facilidad de manejo y mantenimiento para el usuario
    • Se ofrecen soluciones en subestaciones eléctricas digitales a través del uso de LPIT (Low Power Instrument Transformer), material exclusivamente desarrollado por nuestra empresa

  • Resultados de suministros diversos

    • Unos 300 clientes en 40 países
      reconocen la calidad de nuestros productos

  • Continua innovación de los productos durante 40 años

    • Continua innovación de los productos gracias al trabajo de los Centros de Investigación y Desarrollo de
      disyuntores

  • Tecnología ecológica (Green Technology)

    • Se ofrecen soluciones ecológicas para eliminar las emisiones de gases de efecto invernadero, al utilizar una mezcla de gases o aspiración a vacío

Clasificación de productos y sus especificaciones

Les presentamos soluciones que satisfacen las demandas de los clientes.

72,5kV GIS

Tensión nominal (kV) 72,5kV
Corriente nominal de cierre de cortocircuito (kA) 20kA
Corriente nominal (A) Up to 2.000A
Frecuencia nominal (Hz) 60Hz
Características
  • Gran fiabilidad demostrada a través de la durabilidad mecánica de nivel M2 y corriente capacitiva de nivel C2
  • Porcentaje de fuga de gas inferior a 0,1% / por año
  • Equipamiento y suministro de disyuntores bifásicos específicos para el mercado de ferrocarril nacional

145kV GIS

Tensión nominal (kV) 145kV
Corriente nominal de cierre de cortocircuito (kA) Up to 40kA
Corriente nominal (A) Up to 3.150A
Frecuencia nominal (Hz) 50/60Hz
Características
  • Con 800 mm de anchura, es del tamaño más pequeño que existe en el sector
  • Gran fiabilidad demostrada a través de la durabilidad mecánica de nivel M2 y corriente capacitiva de nivel C2
  • Porcentaje de fuga de gas inferior a 0,1% / por año
  • Gran accesibilidad que facilita su operatividad y mantenimiento

170kV GIS

Tensión nominal (kV) 170kV
Corriente nominal de cierre de cortocircuito (kA) 40kA/50kA/63kA
Corriente nominal (A) Up to 4.000A
Frecuencia nominal (Hz) 50/60Hz
Características
  • Se trata del modelo de mayor fiabilidad del sector
  • Posee la capacidad interruptiva de grandes flujos de corriente reclamada tanto por el mercado nacional como el internacional
  • Gran fiabilidad demostrada a través de la durabilidad mecánica de nivel M2 y corriente capacitiva de nivel C2
  • Porcentaje de fuga de gas inferior a 0,1% / por año

Ecológico 170kV GIS

Tensión nominal (kV) 170kV
Corriente nominal de cierre de cortocircuito (kA) 50kA
Corriente nominal (A) Up to 3.150A
Frecuencia nominal (Hz) 60Hz
Características
  • Ofrece soluciones ecológicas reduciendo hasta el 99% la emisión de gases de efecto invernadero gracias al uso de disyuntores con mezcla de gases
  • Agentes aislantes Novec 4710 + CO2

245/300kV GIS

Tensión nominal (kV) 245/300kV
Corriente nominal de cierre de cortocircuito (kA) 50kA/63kA/80kA
Corriente nominal (A) Up to 4.000A
Frecuencia nominal (Hz) 50/60Hz
Características
  • Con 1500 mm de anchura, es del tamaño más pequeño que existe en el sector
  • Capacidad de interrupción de grandes flujos de corriente
  • Gran fiabilidad demostrada a través de la durabilidad mecánica de nivel M2 y corriente capacitiva de nivel C2
  • Porcentaje de fuga de gas inferior a 0,1% / por año
  • Gran accesibilidad que facilita su operatividad y mantenimiento

362kV GIS

Tensión nominal (kV) 362kV
Corriente nominal de cierre de cortocircuito (kA) 50kA/63kA
Corriente nominal (A) Up to 8.000A
Frecuencia nominal (Hz) 60Hz
Características
  • Gran fiabilidad demostrada a través de la durabilidad mecánica de nivel M2 y corriente capacitiva de nivel C2
  • Porcentaje de fuga de gas inferior a 0,1% / por año

420kV GIS

Tensión nominal (kV) 420kV
Corriente nominal de cierre de cortocircuito (kA) 50kA/63kA/80kA
Corriente nominal (A) Up to 6.300A
Frecuencia nominal (Hz) 50/60Hz
Características
  • Se mantiene una calidad estable gracias a la aplicación de interruptores sin condensador
  • Capacidad de interrupción de grandes flujos de corriente
  • Gran fiabilidad demostrada a través de la durabilidad mecánica de nivel M2 y corriente capacitiva de nivel C2
  • Porcentaje de fuga de gas inferior a 0,1% / por año

550kV GIS

Tensión nominal (kV) 550kV
Corriente nominal de cierre de cortocircuito (kA) Up to 63kA
Corriente nominal (A) Up to 6.300A
Frecuencia nominal (Hz) 50/60Hz
Características
  • Disyuntor de 1 polo
  • Gran fiabilidad demostrada a través de la durabilidad mecánica de nivel M2 y corriente capacitiva de nivel C2
  • Porcentaje de fuga de gas inferior a 0,1% / por año

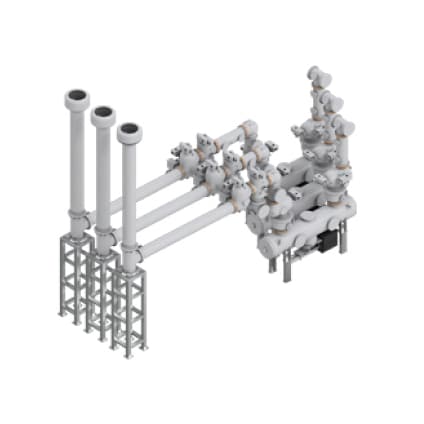

800kV GIS

Tensión nominal (kV) 800kV
Corriente nominal de cierre de cortocircuito (kA) Up to 50kA
Corriente nominal (A) Up to 8.000A
Frecuencia nominal (Hz) 50/60Hz
Características
  • Disyuntor de 2 polo
  • Gran fiabilidad demostrada a través de la durabilidad mecánica de nivel M2 y corriente capacitiva de nivel C2
  • Porcentaje de fuga de gas inferior a 0,1% / por año

Resultado del suministro

Nuestro saber hacer se manifiesta en el resultado de nuestros diversos suministros.

  • República de Corea

    800kV 50kA 8000A GIS

    • Korea Electric Power Corporation
    • Supplied 800 kV GIS
  • República de Corea

    170kV 50kA 4000A GIS

    • Samsung Electronics
    • Primary GIS supplier for Samsung Electronics
  • India

    800kV 50kA 4000A GIS

    • PGCIL
    • PGCIL 800 kV GIS No 1
  • Arabia Saudita

    420kV 63kA 4000A GIS

    • SEC
    • Primary supplier of GIS in the Saudi Arabiam market
    • Direct order supplier of 145kV for National Grids #1 & 2
  • Malasia

    145kV 40kA 3150A GIS

    • TNB
    • We have delivered GIS to Malaysia since the 1980s
  • Singapur

    420kV 63kA 4000A GIS

    • Singapore Power
    • Primary supplier of GIS in the Singaporean market
